Системы управления и контроля

Электропитание 24 В переменного/постоянного тока -15/+10 %, 50/60 Гц. Ток потребления, не более 600 мА. Класс защиты IP20 (сзади) — IP65 (спереди). Шесть аналоговых входов (+1 в модели DIN) — NTC (S1, S2, S3); датчик 0-5 В / 4-20 мА / NTC (S4, S5); датчик 0-5 В / 0-10 В / 4-20 мА / NTC (S6). Пять цифровых входов (+1 в модели DIN). Два аналоговых выхода (0-10 В, не более 10 мА). Четыре цифровых выхода (+5 в модели DIN). Последовательные порты — BMS (протокол Modbus), FieldBus (протокол Modbus RTU).

Корпус: пластиковый модуль формата 4DIN. Размеры передняя панель 70x85 мм, глубина 61 мм. Монтаж: на DIN (Omega 3) рейку или на стену. Подключение: винтовыми терминалы под провод сечением до 2,5 мм2 (один проводник на терминал для силовых подключений). Рабочая температура: –5…55 С. Температура хранения: –30…85С. Влажность хранения и рабочая: 10…90% RH (без конденсата). Дисплей: 3 ½ цифры со знаком. Диапазон данных на дисплее: –50…110 (NTC) или –50…140 (PTC) °С. Разрешение 1 или 0,1 °С. Точность не менее 0.5% от шкалы+1 цифра. Аналоговые входа: 3 входа NTC или PTC (выбирается параметром). Цифровые входы: 2 свободных от напряжения цифровых входа.

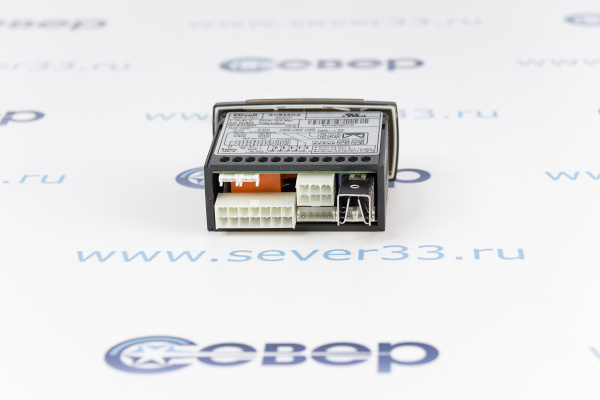

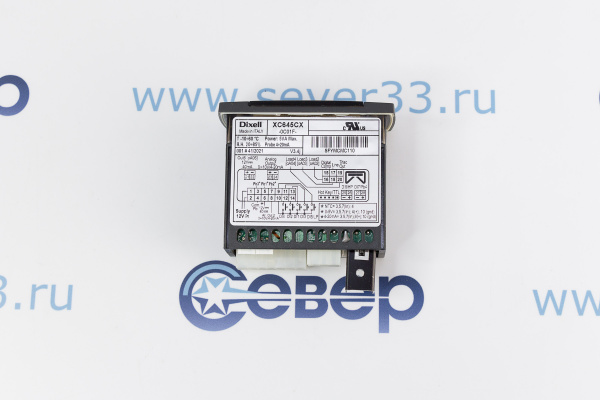

Корпус: самозатухающий пластик ABS. Размеры: Передняя панель 32x74мм, глубина 70мм. Монтаж: в вырез на панели 29x71мм. Класс защиты: IP20; Класс защиты лицевой панели: IP65. Подключение: Разъемы типа Molex 6 и 14 контактов. Напряжение питания: пост/пер ток 12В ±10%. 50-60Гц или 24В ±10%. 50-60Гц. Энергопотребление: макс. 5ВА. Дисплей: 4-х разрядный с красными светодиодами и 4-х разрядный с оранжевыми светодиодами. Входы датчиков: до 4-х датчиков NTC, до 3-х входов 4÷20мА или 0.5÷4.5В. Цифровые входы: до 7 без напряжения. Релейные выходы: 4 реле SPST 3A при резистивной нагрузке, мотор - 1/8л.с 250В. Тиристорный выход: 24Vac и 830mA макс / 230Vac и 87mA макс. Открытый коллектор: 12В, 40мА. Аналоговые выходы: 2 x 4÷20мА или 0÷10В (настраивается). Сетевой выход: TTL Протокол связи: ModBus – RTU. Сохранение данных: в энергонезависимой памяти (EEPROM). Рабочая температура: -10÷60°C.; Температура хранения: -25÷60°C. Относительная влажность: 20÷85% (без конденсата). Разрешение: 0,1°C; 1°F; 0.1бар; 1
