Системы управления и контроля

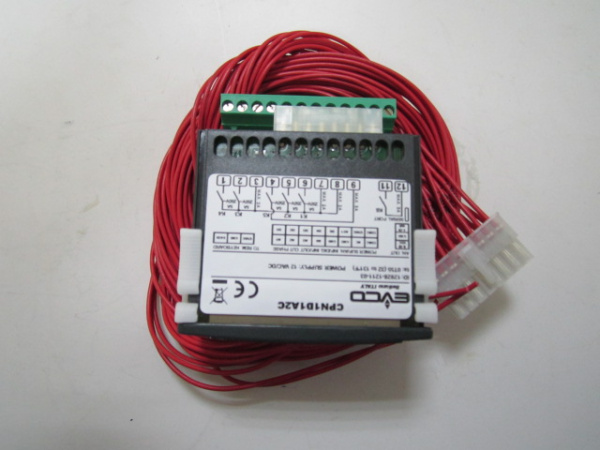

аналог EVCO Контроллер CPN1D1A2C (Свободно-программируемые)

Защита передней панели - IP 65. Корпус: полимерный пластик PC+ABS UL94 V-0, стекло из поликарбаната, кнопки из термопласта. Размеры: передняя панель - 72x34 мм, глубина - 60мм. Монтаж: шаблон отверстия в панели 29x71 мм. Температура среды применения: – 5…55 °С. Температура хранения: – 30…85 °С. Относительная влажность среды применения: 10…90% RH (без конденсата). Относительная влажность при хранении: 10…90% RH (без конденсата). Диапазон данных на дисплее – 50…110 (NTC) или – 50…140 (PTC) °С 3 1/2 цифры + знак. Разрешение: 1 или 0,1 °С. Аналоговые входы: 2 входа NTC или PTC (выбирается параметром). Цифровые входы: 2 свободных от напряжения цифровых входа. Последовательный порт: TTL порт для соединения с Copy Card и системой Televis. Цифровые выходы: 4реле: (A) первое типа SPDT 8(3) А 250В перем. ток, (B) второе типа SPST 8(3) А 250В перем. ток, (C) третье типа SPST 8(3) А 250В перем. ток, (D) четьверт. типа SPST 5(2) А 250В перем. ток. Link: Выход для сети Link. Диапазон измерений: – 50…140 °С

12 Вольт

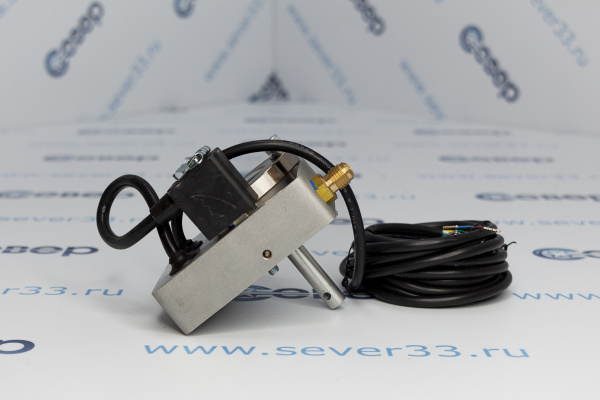

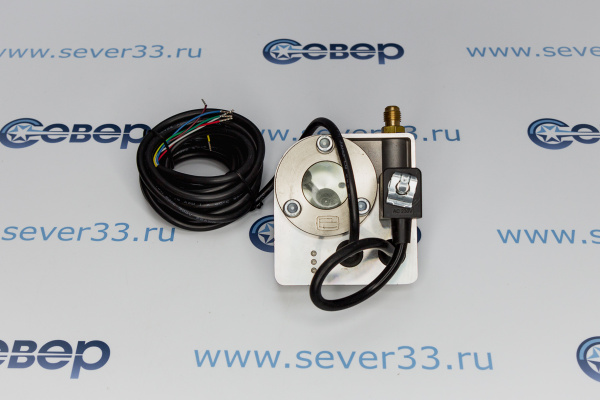

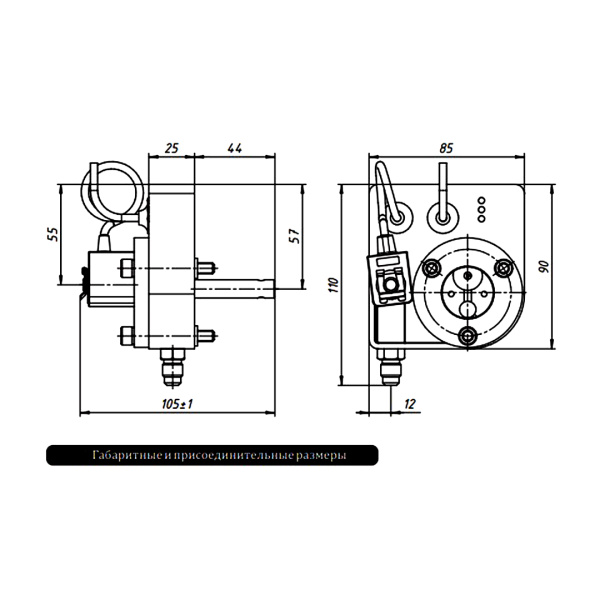

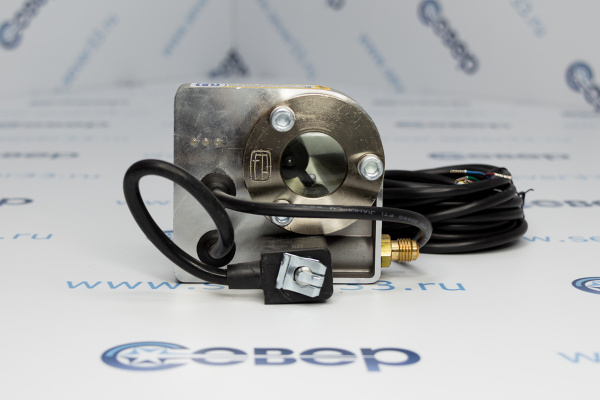

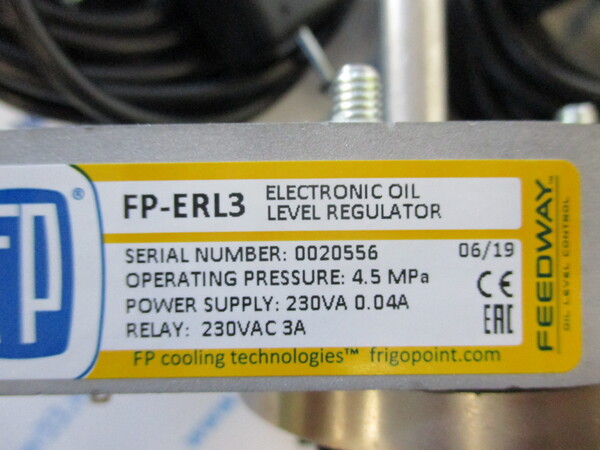

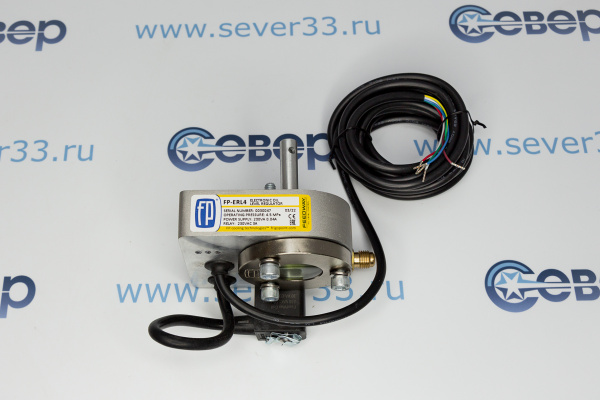

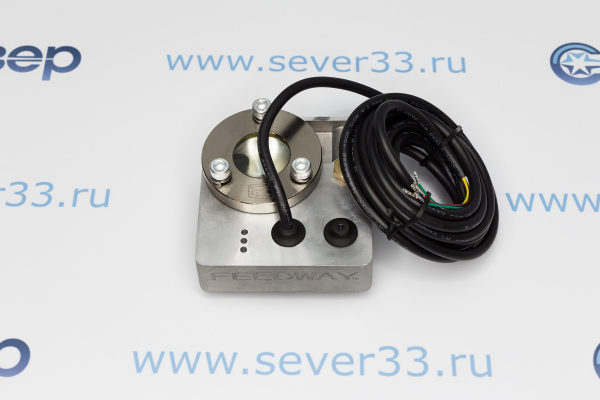

Исполнение: ERL4. Макс.рабочее давление: PS 4,5 МПа. Макс. давление испытания: PT 5,0 МПа. Давление разрушения 20,0 МПа. Электропитание: 230 В; 50/60 Гц; 0,04 А. Энергопотребление: 15 ВА. Макс.рабочая разность давления клапана: 2.4 МПа. Температура окр. воздуха/хранения -20…+50°С. Температура рабочей среды (масла) -40…+80 °С. Класс защиты IP67. Задержка включения подачи масла 10 с. Задержка включения аварииного реле 120 с. Диапазон поддержания уровня масла 40...60% от высоты смотрового стекла. Аварииное реле макс. 3 А; 230 В; 50/60 Гц. Материал корпуса: силумин. Электрическое подключение: кабель PVC 6×0,34 (AWG22). Длина кабелеи электропитания 3 м. Ориентация: горизонтально, ±1° Адаптер подключения масляной линии: резьба 7/16"-20UNF наружная

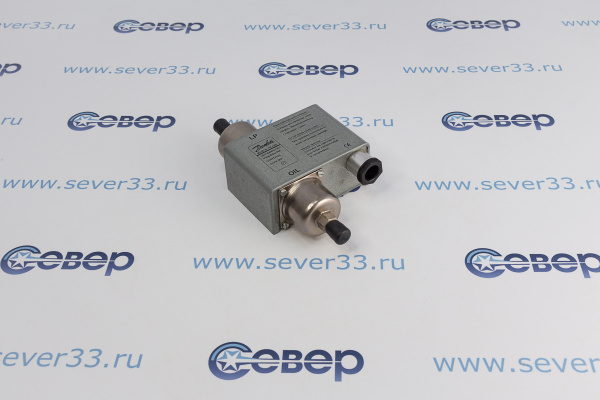

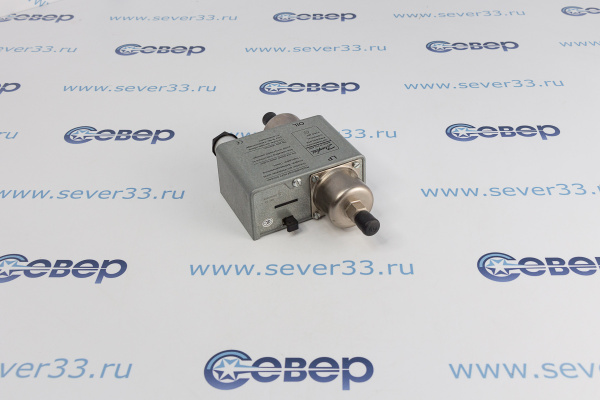

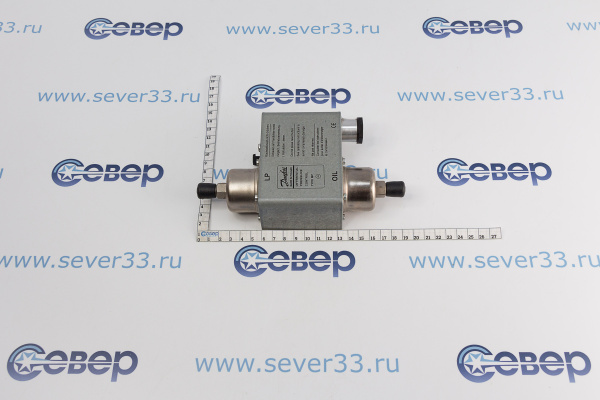

Макс. рабочее давление: 17 бар. Макс. испытательное давление: 22 бар. Реле времени имеет температурную компенсацию в диапазоне -40 ... +60°С. Макс. допустимая температура сильфона (термобаллона): +100°С. Управляющее напряжение: 230 В или 115 В переменного или постоянного тока. Допустимое колебание напряжения: +10 ... -15%. Кабельный ввод для проводов сечением 6 - 14 мм: Pg 13,5. Степень защиты корпуса: IP 20. Диапазон регулирования по низкому давлению: -1...12 бар. Дифференциал срабатывания: фиксированный, 0,65 бар. Настройка срабатывания: размыкание при падении давления Контактная группа: SPDT. Задержка срабатывания: 90 с. Тип, размер присоединения: 1/4 под отбортовку.
