Реле давления

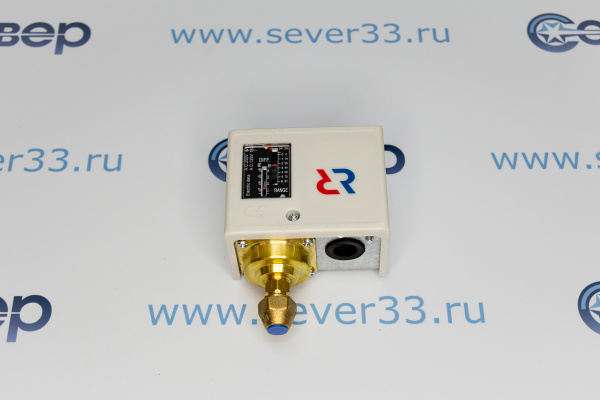

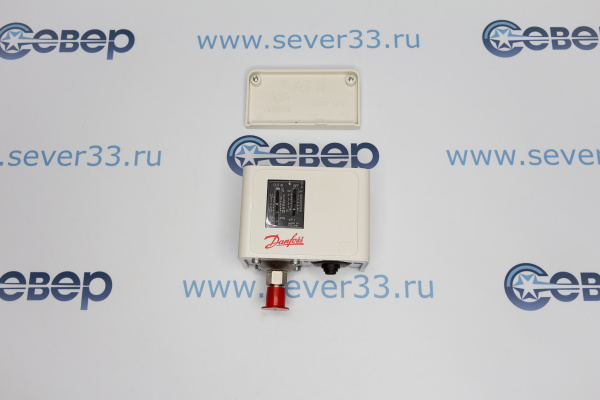

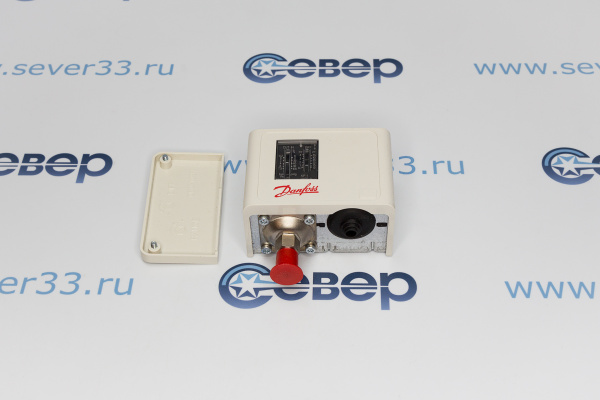

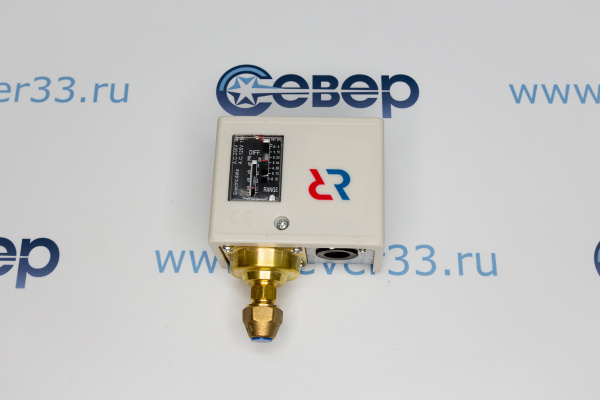

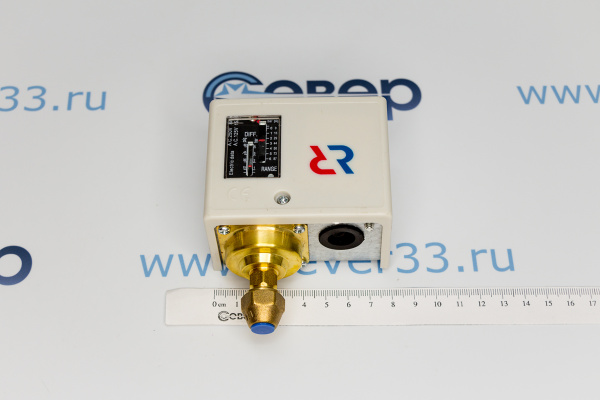

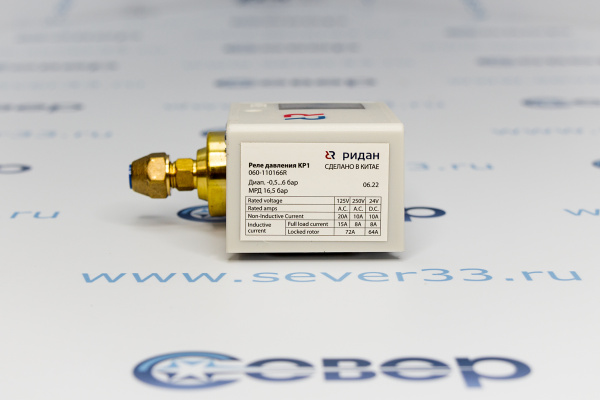

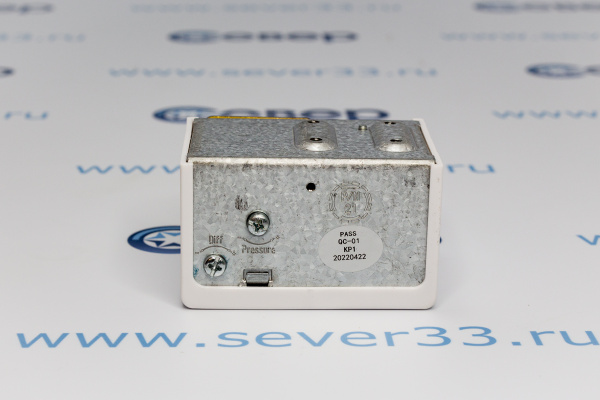

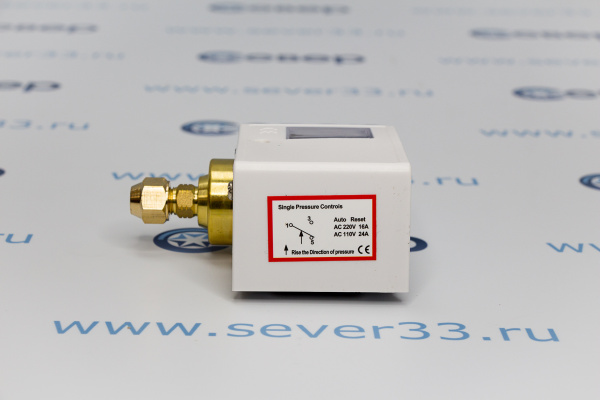

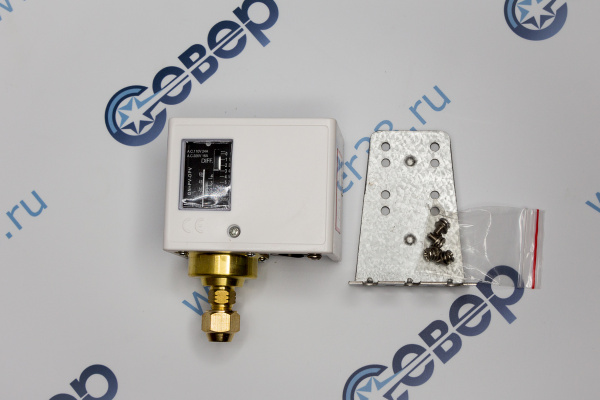

Номинальное импульсное напряжение: 4кВ. Электроизоляция: 400 В. Климатическое исполнение: УХЛ4. Тип присоединения: под отбортовку 1/4". Контактная группа: SPDT. Класс защиты корпуса согласно EN 60529/IEC 529: IP 44. Сечение провода (одножильного/ скрученного), мм2: 0,75 → 2,5. Сечение провода (гибкого без обжимных колец), мм2: 0,7 → 2,5. Сечение провода (гибкого с обжимными кольцами), мм2: 0,5 → 1,5. Момент затяжки, Нм: Макс. 2. Защита от короткого замыкания: плавкий предохранитель 16A. Рабочая среда: ГХФУ и негорючие ГФУ. Кабельный ввод: Pg 13.5 (для кабелей диаматером 6 → 14 мм)Pg 16 (для кабелей диаматером 8 → 16 мм). Температура окружающей среды: -40…+65С. Тип сброса: Авто. Контактная нагрузка: 125В (AC) - 20А; 250В (АС) - 10А; 24В (DC) - 10A. Диапазон регулирования: -0,5 - 6,0 бар. Дифференциал ∆p: 0,6 - 4 бар. Максимальное рабочее давление:16,5 бар. Максимальное испытательное давление на стороне низкого давления: 16,5 бар.

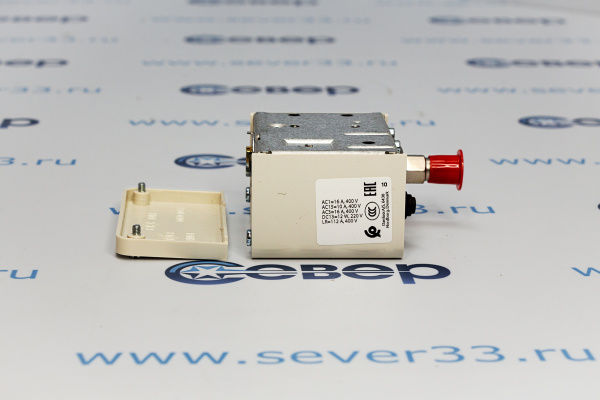

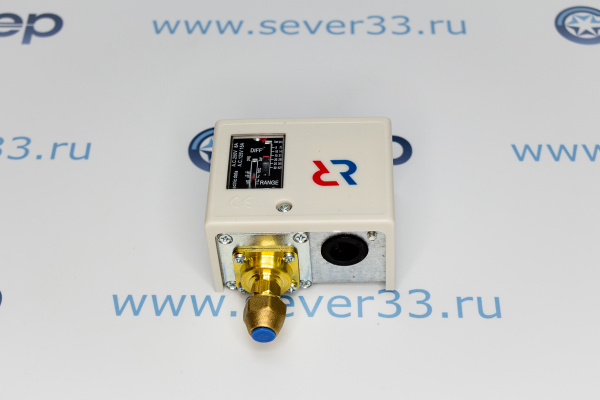

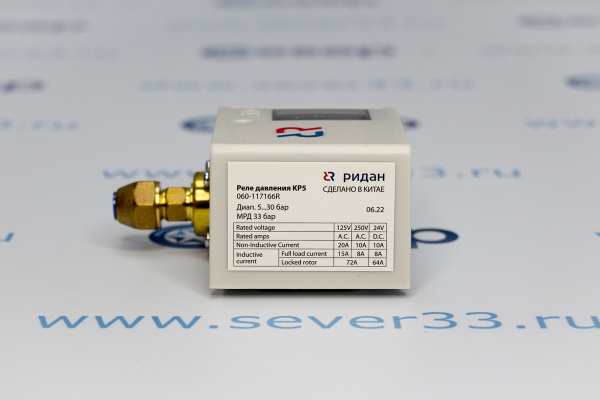

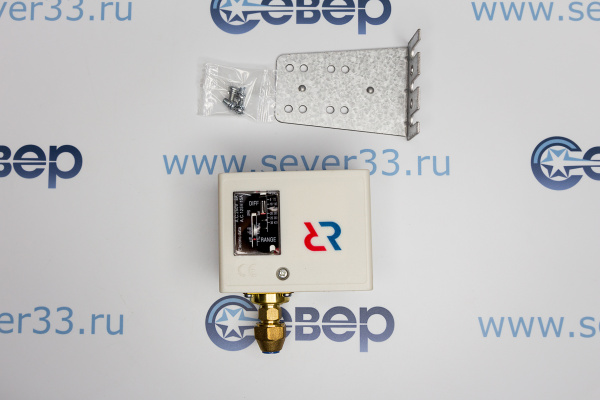

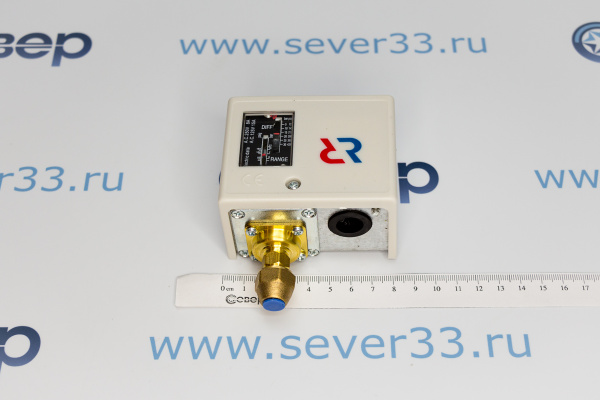

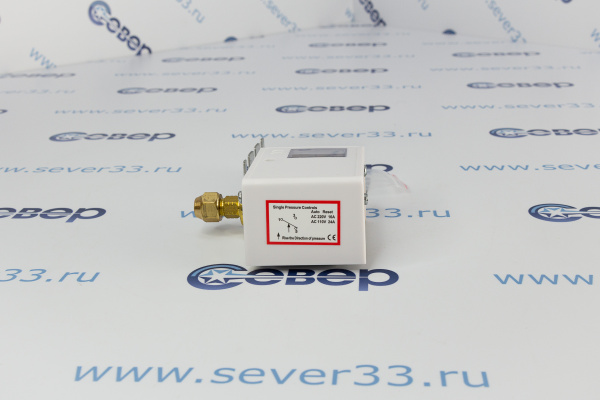

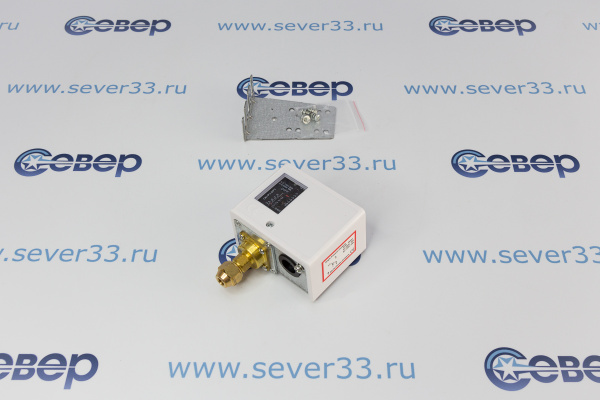

Тип присоединения: под отбортовку 1/4". Контактная группа: SPDT. Тип сброса: авто. Диапазон регулирования: 5 - 30 бар. Дифференциал ∆p: 3 - 10 бар.

Сброс: автоматический. Диапазон регулировки давления: 5.0 - 30.0 бар. Максимальное рабочее давление: 35 бар. Присоединение по давлению Шредер: 1/4 SAE (7/16'' - 20UNF), наружная резьба. Используется с негорючими хладагентами ГХФУ, ГФУ: R113, R124, R134a, R22, R404A, R407A, R407C, R407F, R407H, R422B, R422D, R438A, R448A, R449A, R450A, R452A, R507A, R513A.

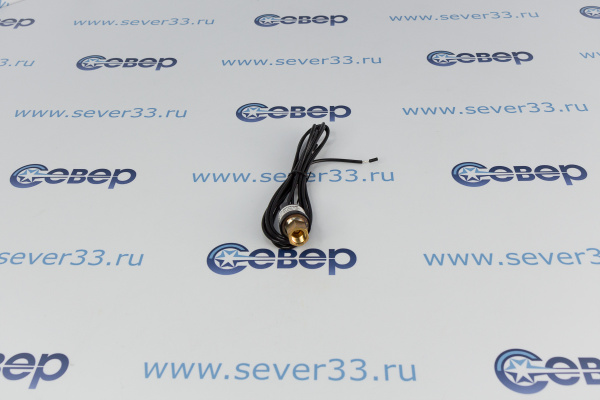

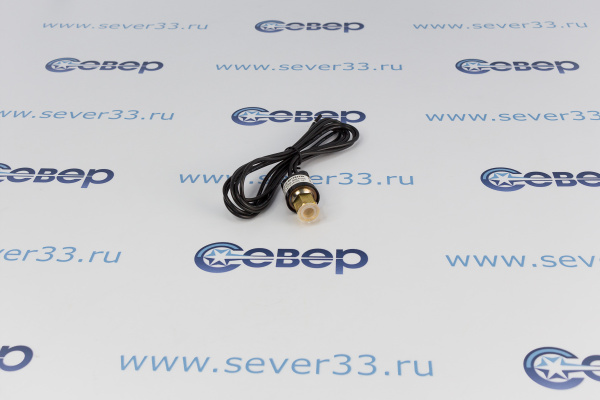

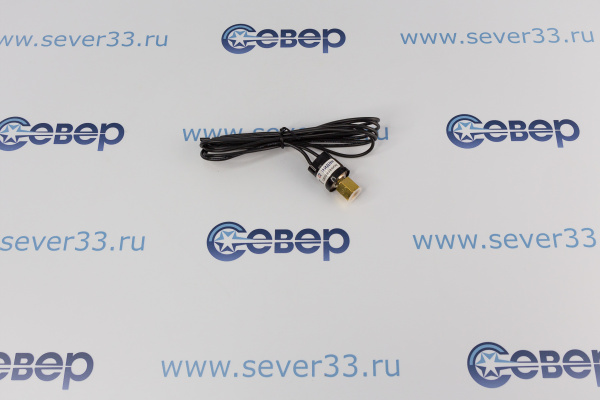

Штуцер с накидной резьбой 1/4" SAE с депрессором. Длина кабеля: 100 см. Давление срабатывания ± дифференциал, бар: отключение: 8,5 ± 1,2, включение: 11 ± 0,8. Контактная группа: SPST-NO. Допустимая нагрузка: AC 2.9A, 240 В.

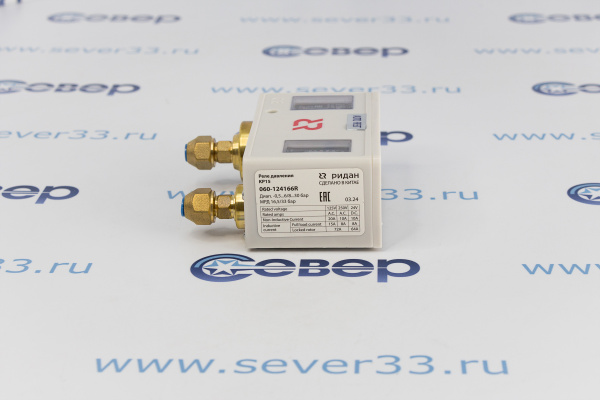

Диапазон регулирования (НД/ВД): -0,5 - 6 / 8 - 30 бар. Дифференциал ∆p(НД/ВД): -0,6 - 4 / фиксированный от 3 до 4 бар. Контактная нагрузка: 125В (AC) - 20А; 250В (АС) - 10А; 24В (DC) - 10A. Максимальное рабочее давление на стороне высокого давления: 33 бар. Максимальное рабочее давление на стороне низкого давления: 16,5 бар. Максимальное испытательное давление на стороне низкого давления: 16,5 бар. Максимальное испытательное давление на стороне высокого давления: 33 бар. Кабельный ввод: Pg 13.5 (для кабелей диаматером 6 → 14 мм)Pg 16 (для кабелей диаматером 8 → 16 мм).

Давление отключения ± дифференциал: 26 ± 1 бар. Давление включения ± дифференциал: 20 ± 1,5 бар. Тип присоединения: штуцер с накидной резьбой 1/4" SAE с депрессором. Длина кабеля: 150 см. Контактная группа: SPST-NC.

Штуцер с накидной резьбой 1/4" SAE с депрессором. Максимальное рабочее давление: 45 бар. Давление отключения ± дифференциал: 18 ± 0,7 бар. Давление включения ± дифференциал: 13 ± 1,2 бар. Длина кабеля: 150 см. Контактная группа: SPST-NC. Тип контактов: нормально замкнутый. Допустимая нагрузка: AC 2.9A, 240 В.

Контакт функциональный: SPDT. Тип присоединения: ОТБОРТОВ. Электрическое соединение: кабель. Верхняя уставка давления: 23 bar. Нижнее давление активации: 19 bar. Давление разрыва: 200 bar. Диапазон температуры окружающей среды: -30...+85 градусов цельсия. Диапазон температуры рабочей среды: -55...+135 градусов цельсия. Длина кабеля - 1.5 м. Допустимая нагрузка: AC=4 A, 250 V. Макс. рабочее давление: 45 bar. Управляющее напряжение [В перем. тока]: 250V.

Диапазон регулирования -0,2-7,5 , бар, Соединение резьба 1/4.

Максимальное рабочее давление: 45 бар. Тип присоединения: штуцер с накидной резьбой 1/4" SAE с депрессором. Длина кабеля: 100 см.

Подключение: кабель AWG18. Длина кабеля: 100 см. Тип сброса: авто. Давление отключения ± дифференциал: 28 ± 1 бар. Давление включения ± дифференциал: 21 ± 1,5 бар. Тип присоединения: штуцер с накидной резьбой 1/4" SAE с депрессором. Контактная группа SPST-NC. Допустимая нагрузка AC 2.9A, 240 В.

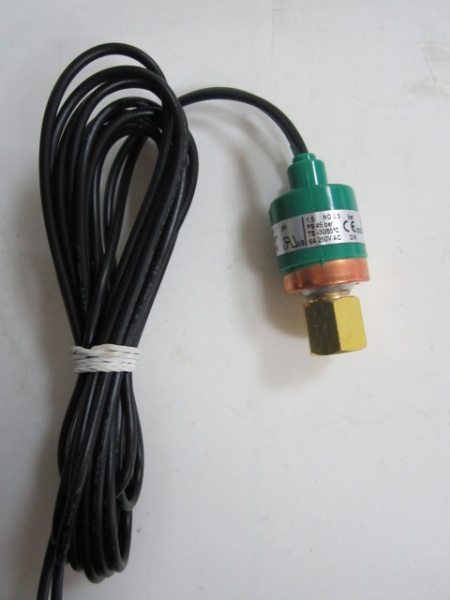

Применение: защита по НД. Тип сброса: авто. Давление отключения ± дифференциал 0,7 ± 0,5 бар. Давление включения ± дифференциал: 1,7 ± 0,4 бар. Тип присоединения: штуцер с накидной резьбой 1/4" SAE с депрессором. Подключение: кабель AWG18, длина кабеля 100 см. Контактная группа SPST-NO. Тип контактов: нормально разомкнутый. Допустимая нагрузка AC 2.9A, 240 В.

Максимальное рабочее давление: 45 бар. Тип сброса: авто. Давление отключения ± дифференциал: 23 ± 0,7 бар. Давление включения ± дифференциал: 19 ± 1,2 бар. Тип присоединения: штуцер с накидной резьбой 1/4" SAE с депрессором. Длина кабеля: 100 см.

Давление отключения ± дифференциал: 17 ± 1,5 бар. Давление включения ± дифференциал: 22 ± 1 бар. Тип присоединения: под отбортовку. Длина кабеля: 150 см.
