Наконечники

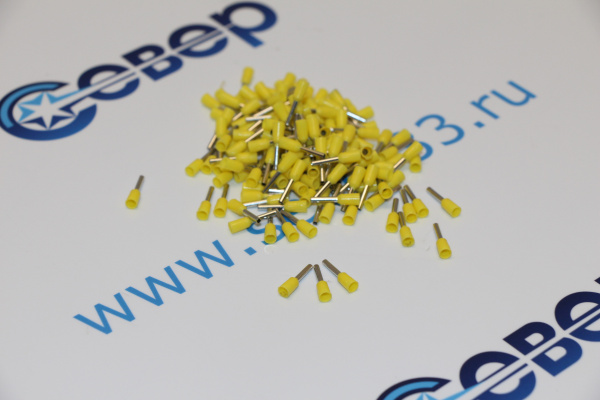

Материал: медь луженая. Общая длина: 18.5 мм. Сечение провода 2.5 мм². Длина металлической части 10 мм. Диаметр металлической части (внешний) 3.3 мм. Диаметр металлической части (внутренний) 2.9 мм. Температура эксплуатации до +105 °С.

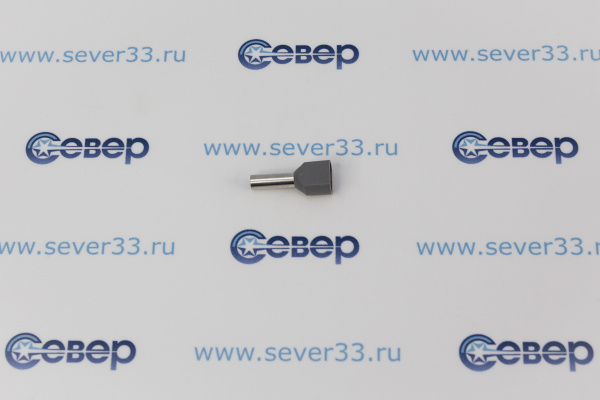

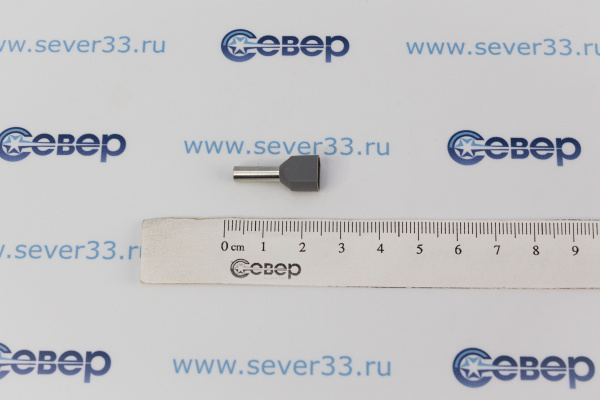

Изоляция: РР (полипропилен). Материал: медь луженая. Общая длина: 23.1 мм. Сечение провода: 4 мм². Длина металлической части: 15 мм. Габариты без упаковки 23х9х9 мм. Тип монтажа: опрессовка/обжим. Диаметр металлической части (внешний): 4.2 мм. Диаметр металлической части (внутренний): 3.8 мм. Температура эксплуатации до 105 °С.

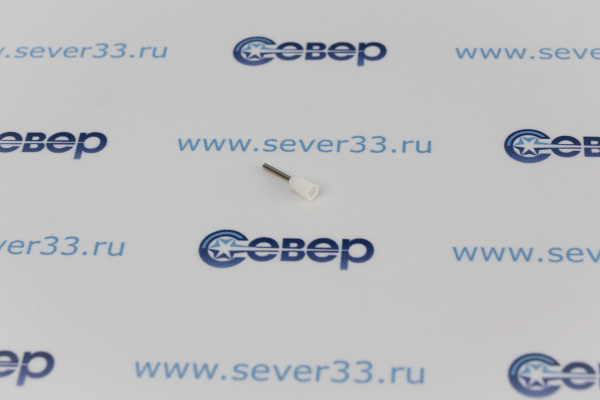

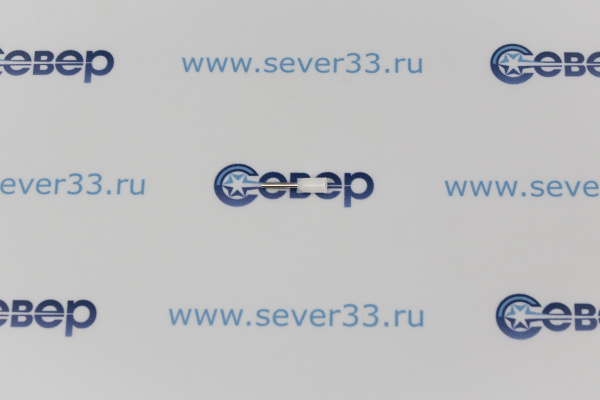

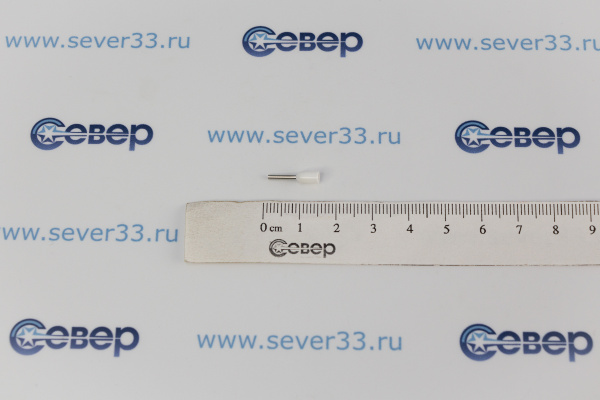

Общая длина: 14 мм. Сечение провода: 0.5 мм². Длина металлической части: 10 мм. Диаметр: 2.6 мм. Температура эксплуатации до 105 °С.

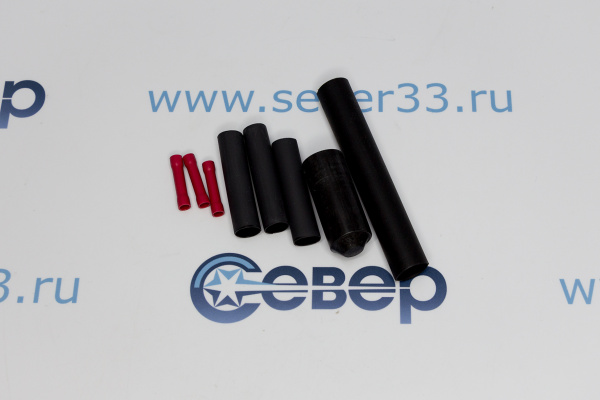

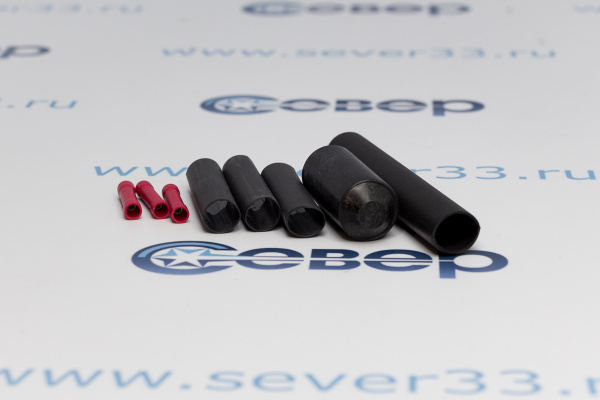

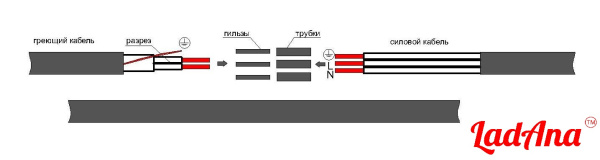

Комплектация: 1.Термоусадочная трубка 12/3 - 1 шт. 2.Опрессовочная гильза 2,5 мм - 3 шт. 3.Термоусадочная трубка 8/2 - 3 шт. 4.Термоусадочный наконечник 18/8 - 1 шт. СОЕДИНЕНИЕ ГРЕЮЩЕГО КАБЕЛЯ С СИЛОВЫМ: Подготовить концы отрезков кабеля согласно схеме 1. На силовой кабель надеть термоусадочную трубку 12/3. На защищенные концы силового кабеля надеть термоусадочные трубки 8/2. Соединить греющий кабель с силовым при помощи гильз. Обжать их. Надеть термоусадочные трубки на места соединения так, чтобы они перекрыли полностью зачищенные участки греющего кабеля и места соединений. Подогреть термоусадочные трубки 8/2 до их полной усадки. Надеть на место соединения термоусадочную трубку 8/2 так, чтобы она равномерно перекрывала место соединения. Подогреть термоусадочную трубку 12/3 феном до полной ее усадки.

Температура усадки: +100 ℃. Прочность на растяжение: не менее 10.4 МПа. Электрическая прочность: не менее 19,7 кВ/мм. Относительное удлинение при разрыве: не менее 200 %.

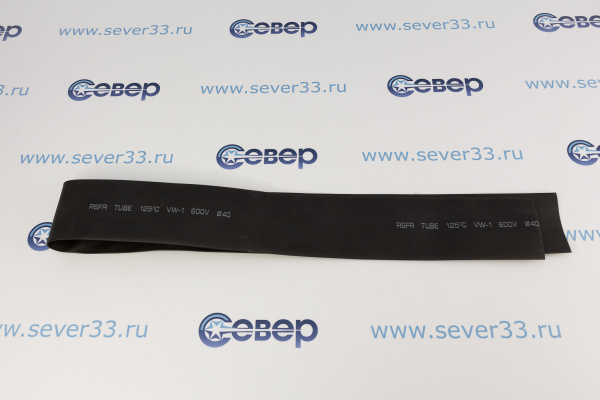

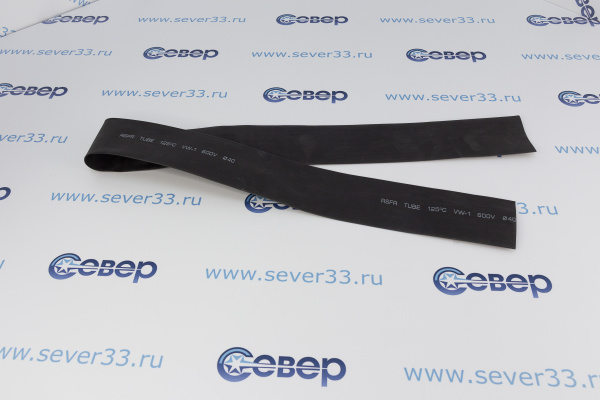

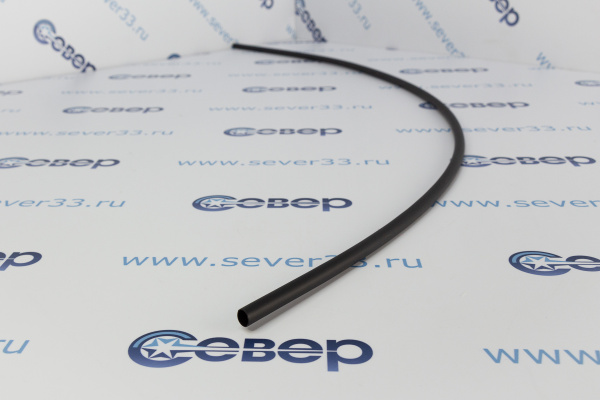

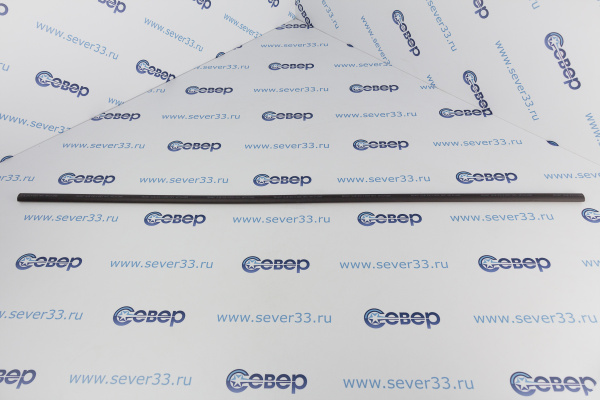

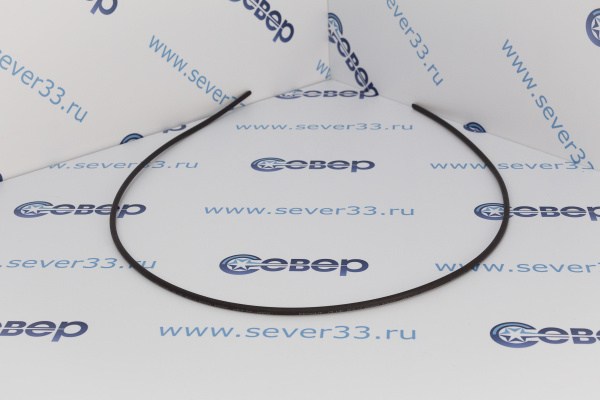

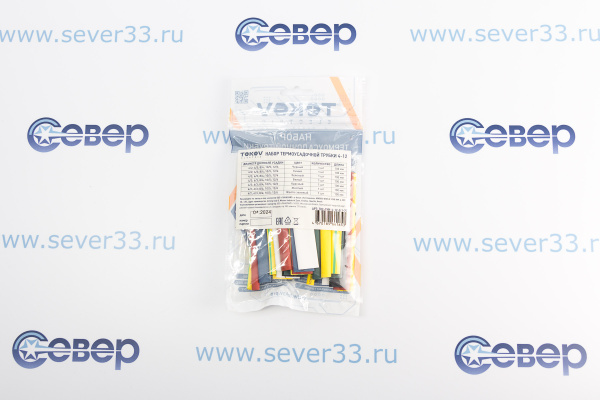

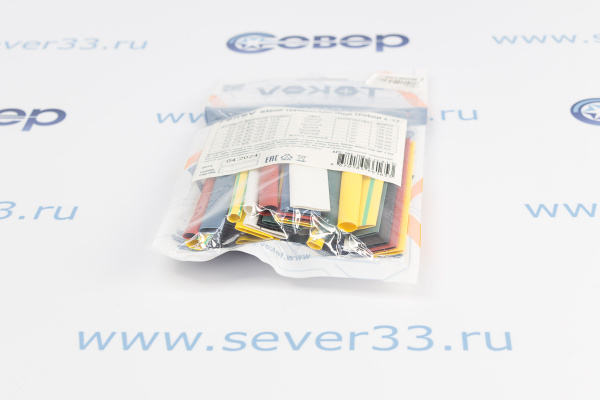

Термоусаживаемая трубка может использоваться как электроизоляционный, маркировочный или декоративный материал. Диаметр до усадки: 4 мм, после усадки: 2 мм / Диаметр до усадки: 6 мм, после усадки: 3 мм / Диаметр до усадки: 8 мм, после усадки: 4 мм / Диаметр до усадки: 10 мм, после усадки: 5 мм / Диаметр до усадки: 12 мм, после усадки: 6 мм.

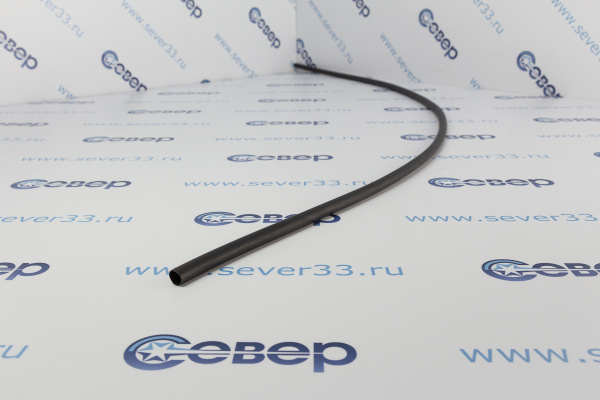

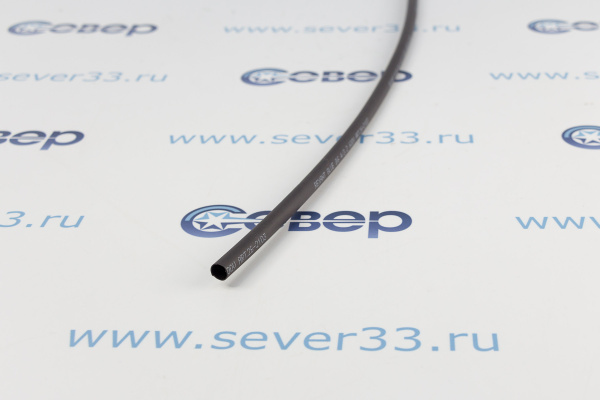

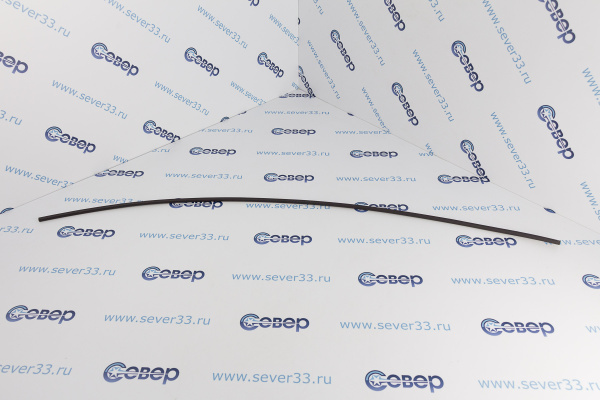

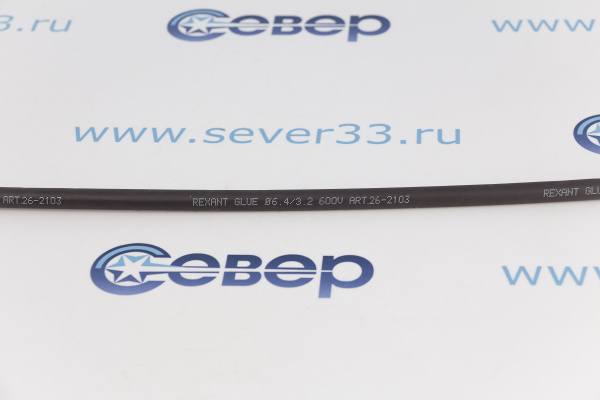

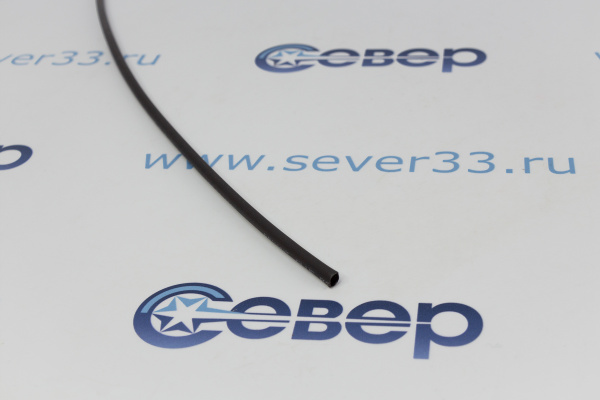

Термоусаживаемая трубка двухстенная 2:1. Клеевая, не поддерживает горение. Размер: 6,4/3,2 мм. Цвет: черный. Температура усадки: +85 °C. Температурный диапазон в режиме эксплуатации: -45...+125 °C. Прочность на растяжение: не менее 10,4 МПа. Электрическая прочность: не менее 19,7 кВ/мм. Рабочее напряжение: 600 В.
