Контроллеры

1 датчик

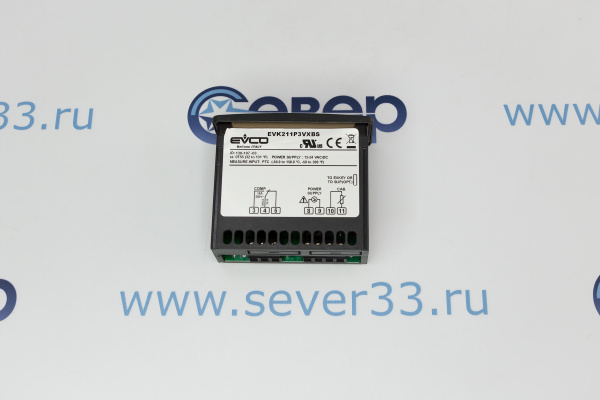

Цифровой контроллер предназначен для управления статической холодильной установкой с выходным реле для управления компрессором. Цветные иконки, отображаемые на дисплее, показывают текущее состояние установки. Считываемое датчиком значение индицируется на 3-х цветном дисплее, который позволяет отображать значение температуры с точностью до десятичных значений,а также значения ниже -10 градусов по Цельсию. Продолжительность цикла оттайки осуществляется по времени, простым отключением компрессора. По просьбе заказчика модель может быть снабжена серийным портом с поддержкой протокола ModBus для интегрирования контроллера в систему мониторинга RICS и подключения ключа программирования EVKEY. Также модель может быть оборудована звуковым сигналом тревоги и выходом для подключения выносного дисплея EVT100. Технические характеристики Корпус: самозатухающий пластик, серый Фронтальная защита: IP65 Размеры: 75 x 33 мм Размеры посадочного отверстия: 71 x 29 мм Питание: 12-24 VAC/DC, 12 VAC/DC , 115VAC, 230V

1 датчик

2 аналоговых входа (PTC/NTC), дверной выключатель/многоцелевой вход, главное реле 16 A рез. @ 250 В переменного тока, ведомый порт TTL MODBUS для BMS, регулировка горячего или холодного режима.

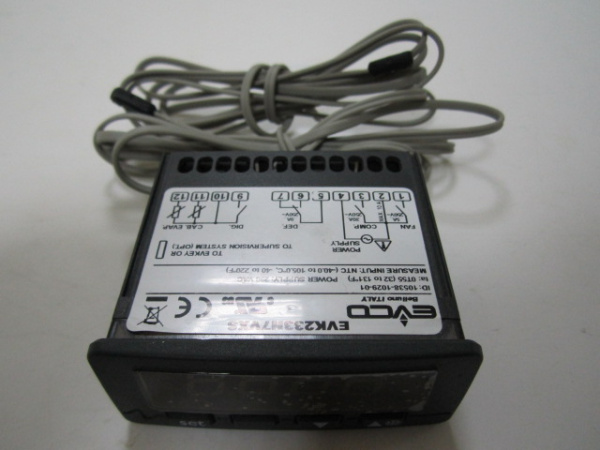

Контроллер EVK 233 предназначен для управления холодильной установкой с вентилируемыми испарителями. Производится регулирование работы компрессора, оттайки (по времени/температуре) и вентиляторов испарителя. Широкий цифровой дисплей с десятичной точкой, позволяющий отображать значение температур с десятыми долями, в том числе для низкотемпературных камер при значении температуры ниже -10.0 °C. Существует возможность использовать серийный порт TTL со стандартным протоколом связи MODBUS (по заказу). Благодаря этой опции появляется возможность соединить приборы в сеть и управлять с помощью системы компьютерного мониторинга RICS, а также, используя ключ программирования, быстро задавать конфигурационные параметры. Пусковой ток компрессора 30А, также есть режим энергосбережения, возможность запуска процесса оттайки при заданной разности температур на испарителе и в камере.

Корпус: самозатухающий пластик, серый. Фронтальная защита: IP65. Размеры: 75 x 33 мм. Размеры посадочного отверстия: 71 x 29 мм. Питание: 12-24 VAC/DC. Измерительные средства: один вход для PTC или NTC датчика камеры. Диапазон регулирования: от -40 до 99°C для NTC датчиков и от -50 до 99°C для PTC датчиков. Выходы реле: компрессор (реле 16 A @ 250 Vac).

2 датчика

Источник питания - 230 В переменного тока. Потребляемая мощность - 5,5 ВА. Диапазон отображения -99,9...+99,9 °C / -999...+999 °C. Аналоговые входы: 2 x PTC или NTC или Pt1000. Цифровые входы: 1 x SELV. Цифровые выходы: 1 x SPST 2 л. с. 12(8)230 В переменного тока / 1 x SPDT 0,5 л. с. 8(4)230 В переменного тока / 1 x SPST 5(2)230 В переменного тока. Дисплей: cветодиодный индикатор 3 цифры + знак. Разрешение (0,1°C с десятичной запятой) - 0,1°C. Диапазон измерений: NTC: -50,0...+110,0 °C, PTC: -55,0...+140,0 °C, Pt1000: -55,0...+150,0 °C. Связь: порт TTL для подключения к устройству мониторинга Unicard или TelevisSystemModBus. Последовательные порты: 1 x TTL. Установка: панель, 71x29 мм. Аксессуары: USB-ключ Unicard/TTL BTLE/TTL. Вес нетто: 190 г. Ширина: 81 мм. Высота: 35 мм. Глубина: 60 мм.

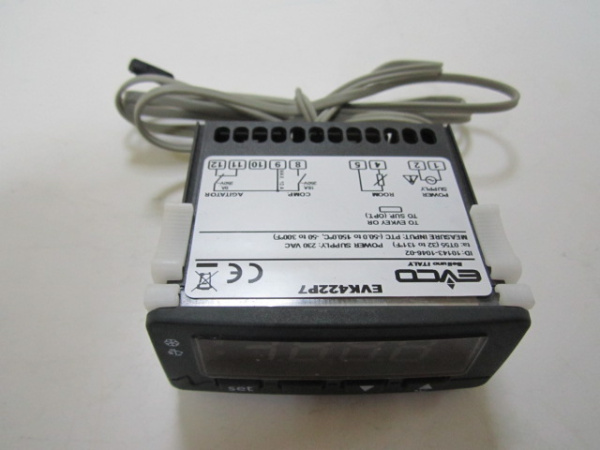

EVK422P7 является цифровым контроллером для управления холодильной установкой хранения молока. Управление осуществляется активацией системы перемешивания по времени и остановкой/включением компрессора. Контроль температуры осуществляется датчиком NTC/PTC. Многоцветные значки функций позволяют легко определить режим работы установки. Дисплей отображает десятичную часть значения температуры, в том числе ниже -10 °C. По заказу прибор может быть оснащен звуковым сигналом тревоги, серийным портом (протокол связи Modbus RTU) для работы с программным обеспечением дистанционного управления и контроля, а также для копирования быстрого параметров ключом EVKEY в случае массового произыодства изделий с одинаковыми настройками. Технические характеристики Корпус: самозатухающий пластик, серый Фронтальная защита: IP65 Размеры: 75 x 33 мм Размеры посадочного отверстия: 71 x 29 мм Питание: 230 VAC; 50/60 Hz По заказу: 115 VAC или 12/24 VAC/DC Измерительные средства: один вход для PTC или NTC датчика (камера

Корпус: самозатухающий пластик, серый. Фронтальная защита: IP65. Размеры: 75 x 33 мм. Размеры посадочного отверстия: 71 x 29 мм. Питание: 12-24 Vac/dc, 12 Vac/dc; 50/60 Hz. Измерительные средства: два входа для PTC или NTC датчиков (камера и испаритель). Цифровой вход: один многофункциональный вход (NO/NC контакт). Рабочий диапазон: от 0 до 55 °C для PTC датчиков, от -40 до 110 °C для NTC датчиков. Выходы реле: компрессор (реле 16 A @ 250 Vac); оттайка (реле 8 A @ 250 Vac); вентилятор испарителя (реле 8 A @ 250 Vac). Серийный порт TTL/ModBus: есть. Звуковой сигнал: есть.

Микропроцессор Eliwell EW 971 plus с 2 датчиками. Температура среды применения: –5…55 °С. Температура хранения: –30…85 °С. Диапазон данных на дисплее: –50…110 (NTC) или –50…140 (PTC) °С 3 1/2 цифры + знак. Диапазон измерений: –50…140 °С. Размеры для установки: 29*71 мм. Размеры контроллера: 70*59*29 мм (внешняя панель 37*78,6 мм).

с цветным дисплеем

Корпус: самозатухающий пластик, серый. Фронтальная защита: IP65. Размеры фронтальной панели: 64,00х31,00х40,00 мм. Размеры посадочного отверстия: 58,50х25,50 мм. Толщина посадочной панели: не менее 0,8мм. Электропитание: 230 Vac, 50/60 Гц, 11 VA (округленно). Измерительные средства: один вход для датчика температуры NTC. Рабочий диапазон: от -40 до +110°C для датчика NTC. Разрешающая способность: 0.1°С. Температура окружающей среды: от 0 до 55°С (от 32 до 131°С, 10 … 90 % относительной влажности при отсутствии конденсата).
