Системы управления и контроля

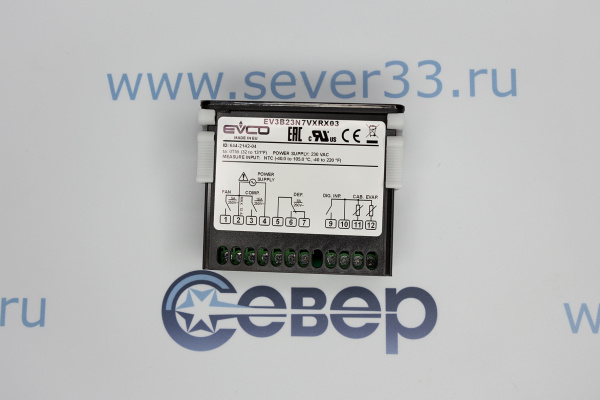

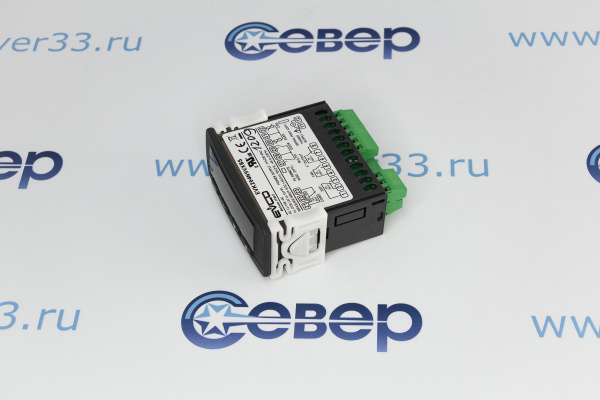

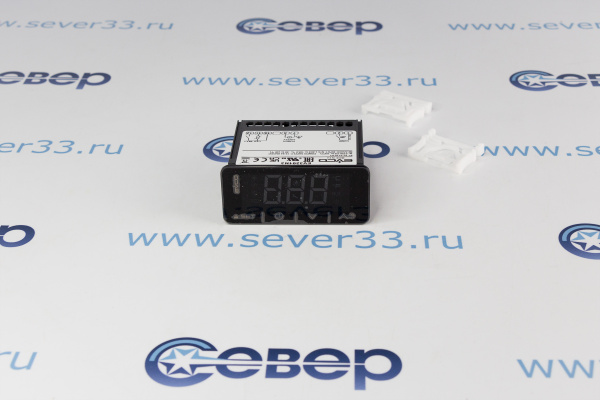

Оснащён 2 аналоговыми входами для датчиков NTC/PTC (датчик объёма, датчик испарителя/конденсатора), 1 многофункциональным цифровым входом, 3 управляющими реле (16А @ 250 VAC компрессор / 8А @ 250 VAC оттайка, 5А @ вентилятор испартеля). Настройку контроллера можно осуществить как при помощи кнопок, так посредством программного обеспечения Parameters Manager и ключа программирования EV3KEY компании EVCO.

Диапазон входного напряжения питания: переменное 90...264В (номинальное 230В), 47...63Гц (номинальное 50Гц); постоянное (номинал) 21...120В (24В). Потребляемая мощность от источника переменного тока, не более 10ВА. Количество измерительных каналов - 2. Величина максимально допустимого напряжения на измерительных клеммах - 12В.

Номинальный ток: 20 А. Количество полюсов: 3P. Количество позиций переключения: 2 шт.

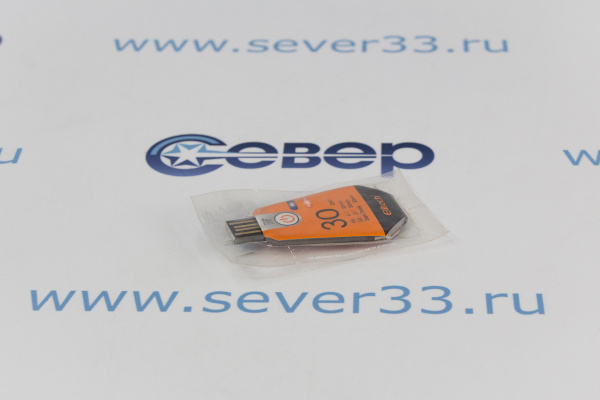

Диапазон измерений: +2 до +8 °C. Разрешение: 0.1 °C. Погрешность: ±0.5°C. Количество сохраняемых значений: 14400 шт. Продолжительность работы от батареи: 1 год, тип батареи - литиевая, 3В. Интервал измерения и записи температуры - 30 мин. Продолжительность измерения и записи температуры - 30 дней. Тип тревоги: накопительный.

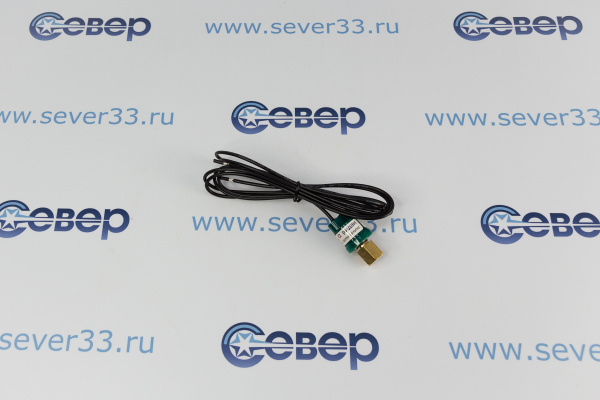

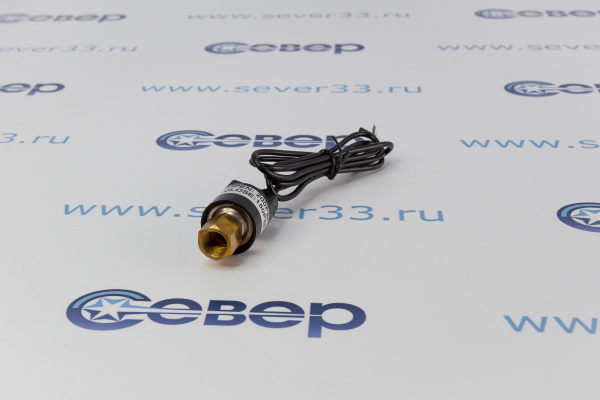

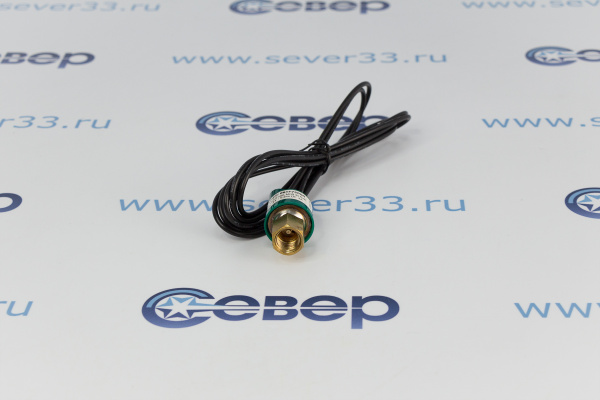

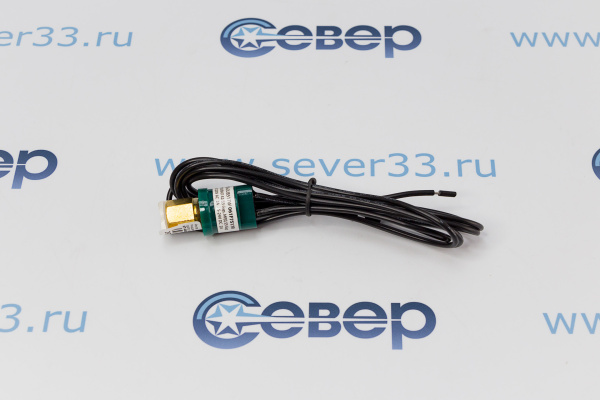

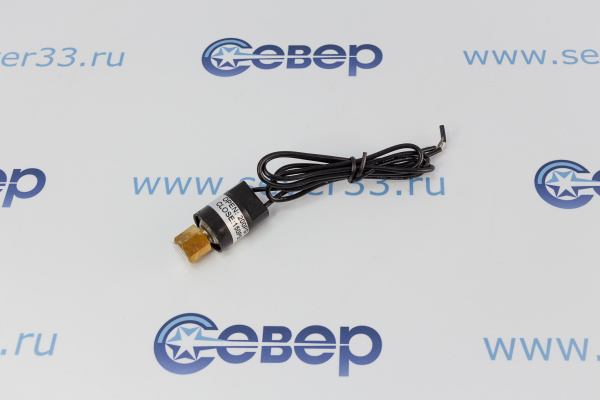

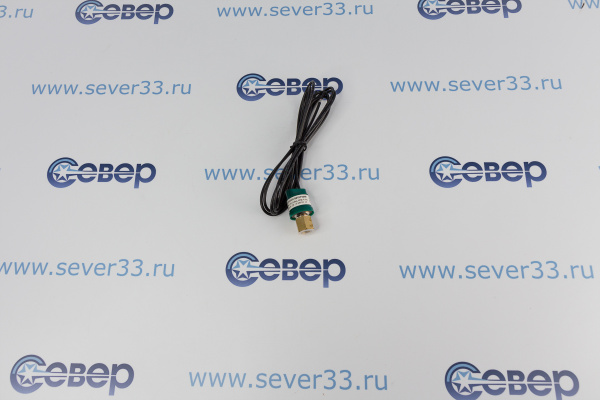

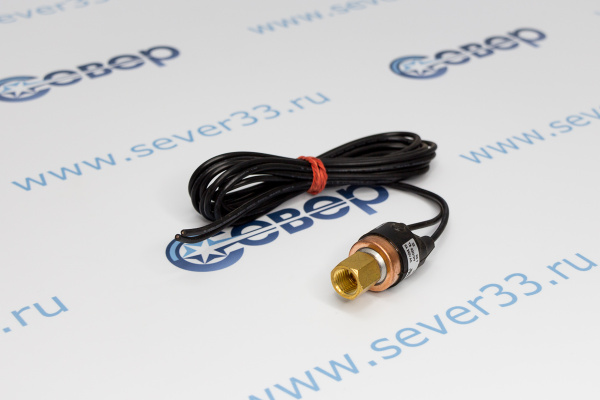

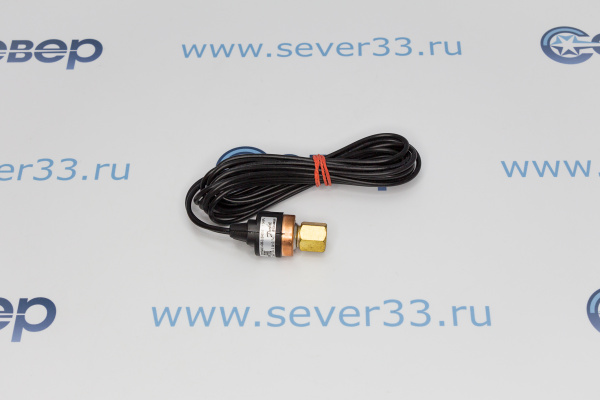

Штуцер с накидной резьбой 1/4" SAE с депрессором. Максимальное рабочее давление: 45 бар. Давление отключения ± дифференциал: 18 ± 0,7 бар. Давление включения ± дифференциал: 13 ± 1,2 бар. Длина кабеля: 150 см. Контактная группа: SPST-NC. Тип контактов: нормально замкнутый. Допустимая нагрузка: AC 2.9A, 240 В.

Carel PJEZC1E0I0K - параметрический контроллер для холодильного оборудования. Предназначен для управления испарителем с вентилятором и естественной оттайкой, при останове компрессора, с температурой в охлаждаемом объеме выше 0 C. Так же способен управлять пуском остановом компрессора мощностью до 2 л.с. или соленоидным клапаном. Имеет два встроенных реле по 12 А. Цифровой вход для третьего датчика. Напряжение питания 230В/50Гц. Может быть подключен к сети RS 485, возможно программирование с помощью электронного ключа. Имеет встроенные часы с управлением часовыми поясами. Контроллер поставляется без датчиков.

Монтажные размеры: 71x29 мм. Питание: 230 В. Род напряжения: переменный ток. Тип датчика: NTC/PTC/Pt1000. Выходы реле: 1 Вход 1: NO-12A(12). Фронтальные размеры: 74x32 мм. Монтажная глубина: 67 мм. Род защит: IP65. Диапазон измерений: -55 до +150 °C. Экран: 3½-разрядн.

Максимальные размеры корпуса: 76×35×72 мм. Размеры отверстия для встраивания устройства в изделие: 72×29 мм. Напряжение питания, частота 220 (± 15 %) В, 50(± 3 %) Гц. Потребляемая мощность устройства, не более 2,5 Вт. Ток нагрузки на контакты реле, не более 6А при 220В и COS ф = 0,6. Дифференциал 0…9°С. Интервал между оттайками 0 - нет оттайки, 1…240 ч. Калибровка датчика в камере: -10…+10°С. Продолжительность оттайки: от 0…до 120 мин. Время работы ТЭНа в режиме оттайки 0 – нет ТЭНа, 1…120 мин. Температура датчика на воздухоохладителе (при оттайке): -40…+50°С. Оттайка горячим хладогентом 0 - нет, 1 - да. Минимальное время работы компрессора от 0… до 30 мин. Максимально непрерывное время работы компрессора от 1…до 240 ч. Минимальный интервал между включениями компрессора от 0…до 60 мин. Задержка пуска компрессора после включения в сеть 0…10 мин. Максимальное значение температуры датчика в камере: -40…+50°С. Минимальное значение температуры датчика в камере -40…+50°С.

Размеры: 74 x 32 x 39.5 мм. Размеры посадочного отверстия: 71 x 29 мм. Питание: 230 VAC (+10% - 15%), 50...60 Гц, 2 VA. Аналоговые входы: 2 для датчика температуры NTC/PTC. Цифровой вход: 1 (NO/NC контакт). Рабочая температура: от 0 до +55.0°C. Температура хранения: от -25 до +70.0°C. Температура регулирования: от -40 до +99.0°C. Разрешающая способность: 0.1°С/ 1°F. Цифровые входы: один многофункциональный для NO/NC контакта. Управляющие реле: реле контроля компрессора: 16 A @ 250 VAC (SPST) номинальный ток 10 А; вспомогательное реле: 8 A @ 250 VAC (SPDT).

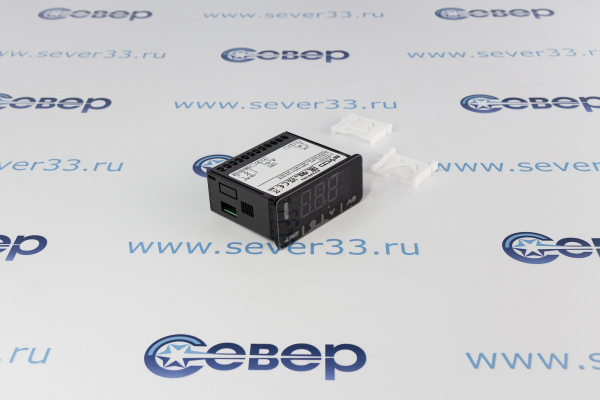

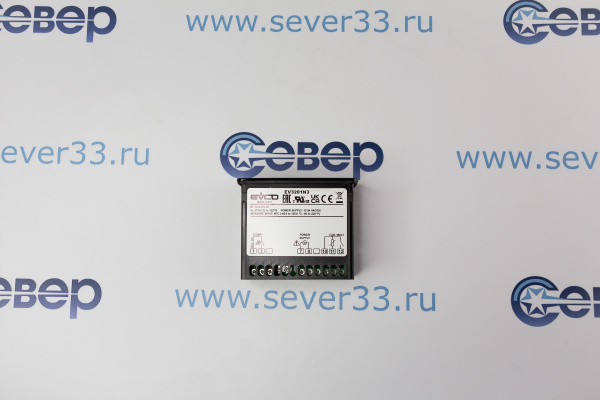

Характеристики контроллера: Корпус: самозатухающий пластик, серый. Размеры: 74 x 32 x 39.5 мм. Размеры посадочного отверстия: 71 x 29 мм. Питание: Питание: 230 VAC (+10% - 15%), 50...60 Гц, 2 VA. Аналоговый вход: 1 для датчика температуры NTC/PTC. Универсальный вход: для датчика температуры NTC/PTC либо в качестве цифрового (NO/NC контакт). Рабочая температура: от 0 до +55.0°C. Температура хранения: от -25 до +70.0°C. Температура регулирования: от -99 до +199.0°C. Разрешающая способность: 0.1°С/ 1°F. Цифровые входы: один многофункциональный для NO/NC контакта. Выходы реле: реле контроля компрессора: 16 A @ 250 VAC (перекидывающийся контакт); Максимально допустимый ток нагрузки 10 А. Фронтальная защита: IP65

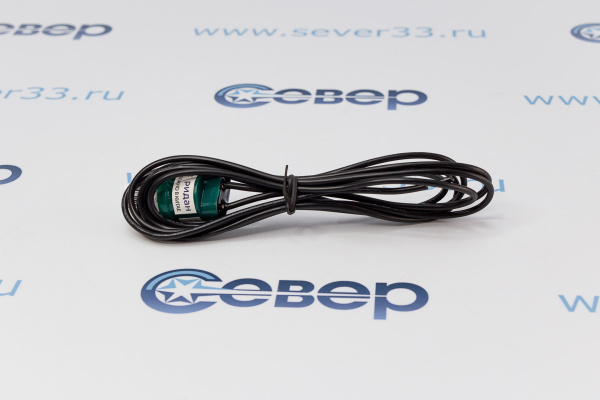

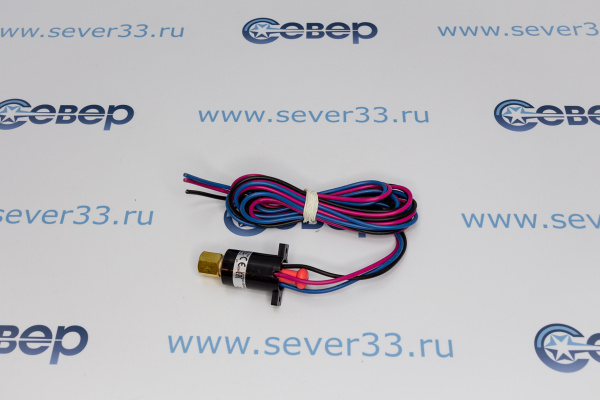

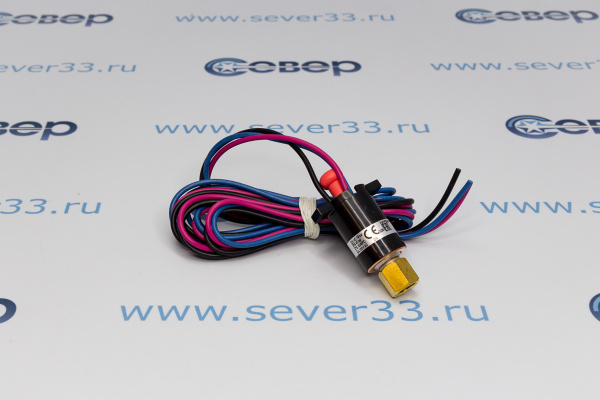

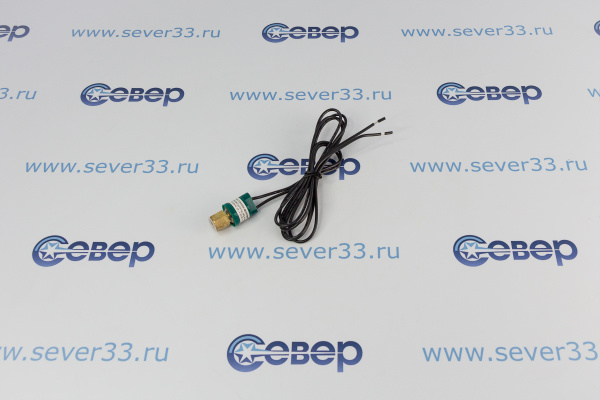

Контакт функциональный: SPDT. Тип присоединения: ОТБОРТОВ. Электрическое соединение: кабель. Верхняя уставка давления: 23 bar. Нижнее давление активации: 19 bar. Давление разрыва: 200 bar. Диапазон температуры окружающей среды: -30...+85 градусов цельсия. Диапазон температуры рабочей среды: -55...+135 градусов цельсия. Длина кабеля - 1.5 м. Допустимая нагрузка: AC=4 A, 250 V. Макс. рабочее давление: 45 bar. Управляющее напряжение [В перем. тока]: 250V.

Соединение: Фиксированные винтовые клеммные колодки. Питание: 12-24 В переменного/постоянного тока. Аналоговые входы: Датчик шкафа (PTC/NTC). Настраиваемые входы: Вспомогательный датчик (PTC/NTC) или дверной выключатель /многоцелевой. Цифровые входы: Компрессор 16А. Другие функции: Работает с EV3KEY, Функция энергосбережения, Адаптивная система управления размораживанием, Режим функции охлаждения /нагрева.

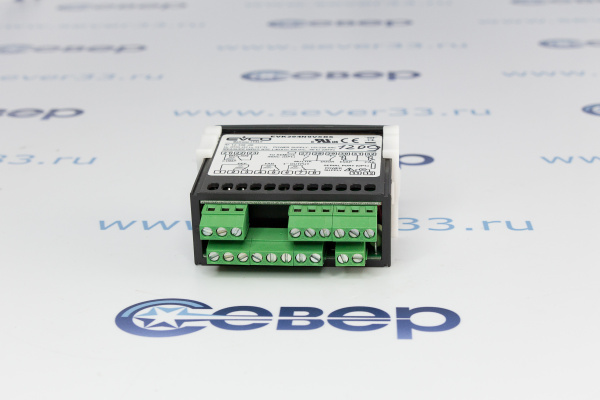

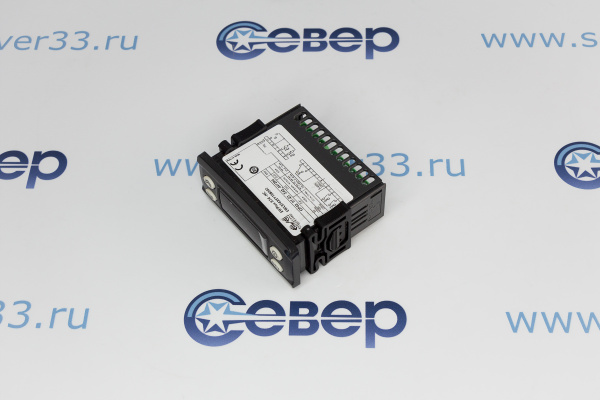

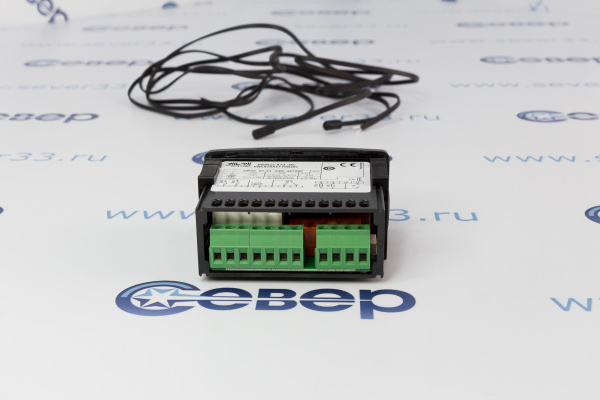

Цвет: самозатухающий серый. Фронтальная защита: IP65. Размер: 75 x 33 мм. Посадочное место: 71 x 29 мм. Напряжение питания: 115-230 VAC; 12-24 Vac/dc (по заказу), 12 Vac/dc (по заказу). Сигнал тревоги: есть. Измерительные входы: 2 для датчиков PTC или NTC (датчики камеры и испарителя). Универсальный вход: 1 конфигурируется или под измерительный вход или цифровой вход. Цифровые входы: 1 многофункциональный; Диапазон регулирования температуры: от -50.0 до +99,0°С для PTC, от -40.0 до +99,0С для NTC. Управляющие реле: компрессор (16A @ 250Vac реле) оттайка (8A @ 250Vac реле) вентилятор испарителя(8A @ 250Vac реле). Вспомогательное реле (8A @ 250Vac реле).

Цифровой индикатор: один. Кнопки управления: три. Клеммная колодка: лепестковая. Высота индикатора: 14 мм. Монтаж в щит: одна плоскость, штыревой зацеп. Шунт для входных сигналов тока: внешний. RS-485 - отсутствует. Уплотнитель для обеспечения IP: съемный. Напряжение питания переменного тока ~90…264В (номинальное 230В). Частота напряжения питания 50, 60 Гц. Потребляемая мощность не более 10 ВА. Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В (только для исполнения без RS-485). Максимально допустимый ток источника питания 50 мА. Корпус 96×96×53, IP54.

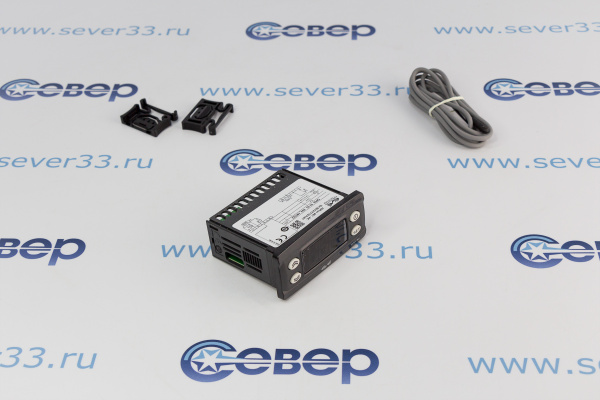

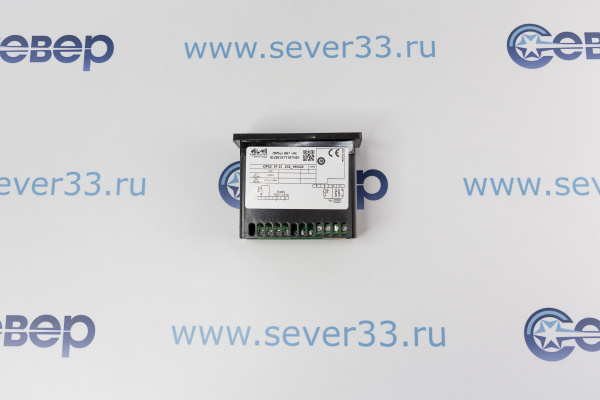

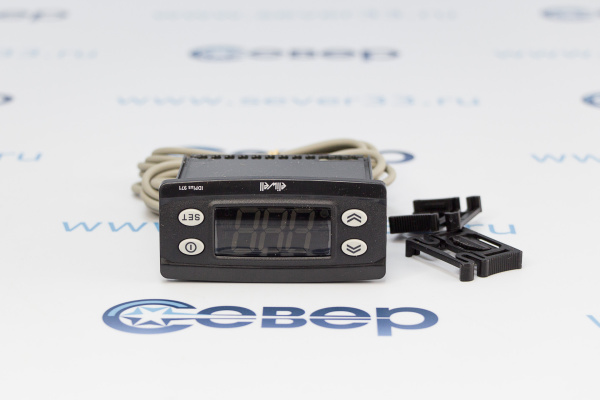

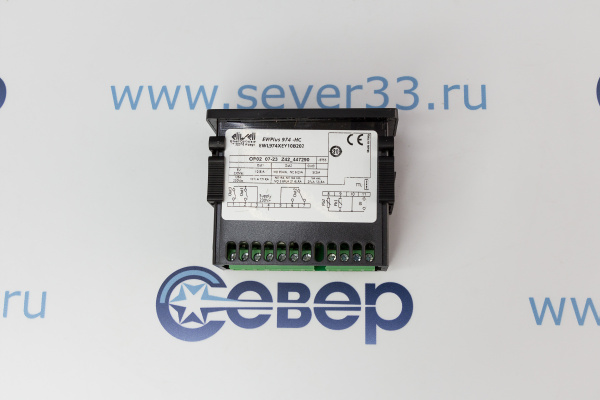

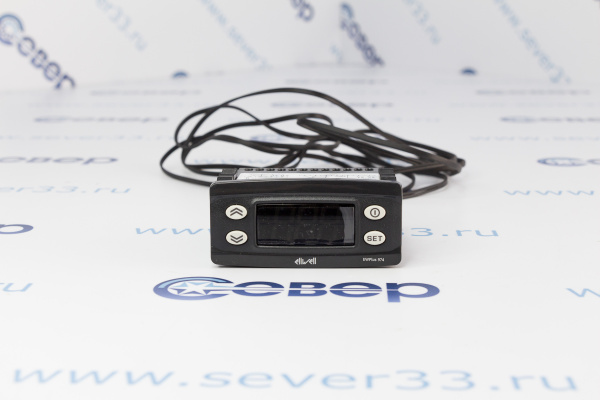

Защита передней панели - IP 65. Корпус: полимерный пластик PC+ABS UL94 V-0, стекло из поликарбаната, кнопки из термопласта. Размеры: передняя панель - 72x34 мм, глубина - 60мм. Монтаж: шаблон отверстия в панели 29x71 мм. Температура среды применения: – 5…55 °С. Температура хранения: – 30…85 °С. Относительная влажность среды применения: 10…90% RH (без конденсата). Относительная влажность при хранении: 10…90% RH (без конденсата). Диапазон данных на дисплее – 50…110 (NTC) или – 50…140 (PTC) °С 3 1/2 цифры + знак. Разрешение: 1 или 0,1 °С. Аналоговые входы: 2 входа NTC или PTC (выбирается параметром). Цифровые входы: 2 свободных от напряжения цифровых входа. Последовательный порт: TTL порт для соединения с Copy Card и системой Televis. Цифровые выходы: 4реле: (A) первое типа SPDT 8(3) А 250В перем. ток, (B) второе типа SPST 8(3) А 250В перем. ток, (C) третье типа SPST 8(3) А 250В перем. ток, (D) четьверт. типа SPST 5(2) А 250В перем. ток. Link: Выход для сети Link. Диапазон измерений: – 50…140 °С
