Системы управления и контроля

Контроллер EVK 233 предназначен для управления холодильной установкой с вентилируемыми испарителями. Производится регулирование работы компрессора, оттайки (по времени/температуре) и вентиляторов испарителя. Широкий цифровой дисплей с десятичной точкой, позволяющий отображать значение температур с десятыми долями, в том числе для низкотемпературных камер при значении температуры ниже -10.0 °C. Существует возможность использовать серийный порт TTL со стандартным протоколом связи MODBUS (по заказу). Благодаря этой опции появляется возможность соединить приборы в сеть и управлять с помощью системы компьютерного мониторинга RICS, а также, используя ключ программирования, быстро задавать конфигурационные параметры. Пусковой ток компрессора 30А, также есть режим энергосбережения, возможность запуска процесса оттайки при заданной разности температур на испарителе и в камере.

Тип соединения: резьбовое. Присоединительный размер: SAE - 1/4". Размер резьбы: 7/16-20 UNF. Напряжение питания: 5 ± 0,25 DC. Диапазон давления (от 0 до 4,6).

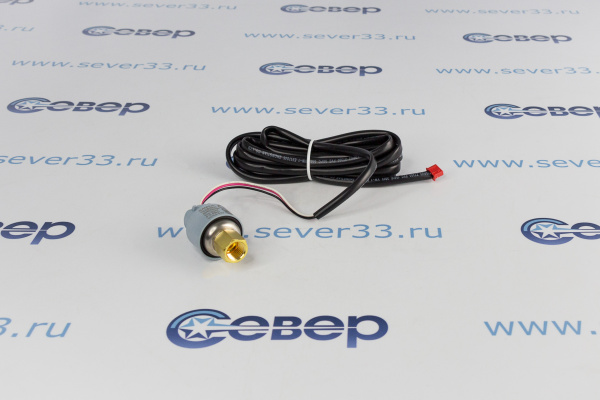

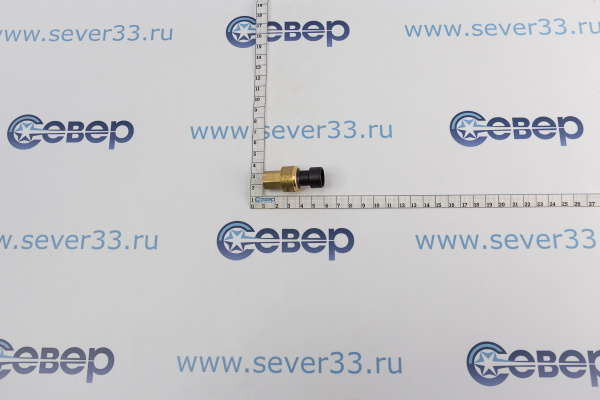

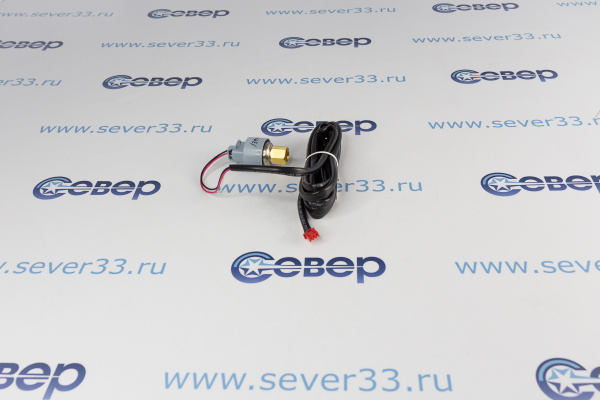

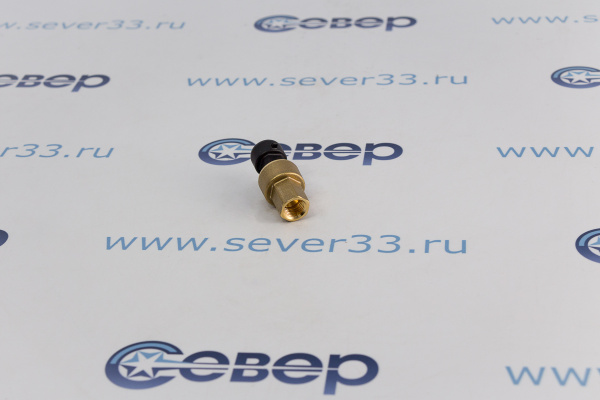

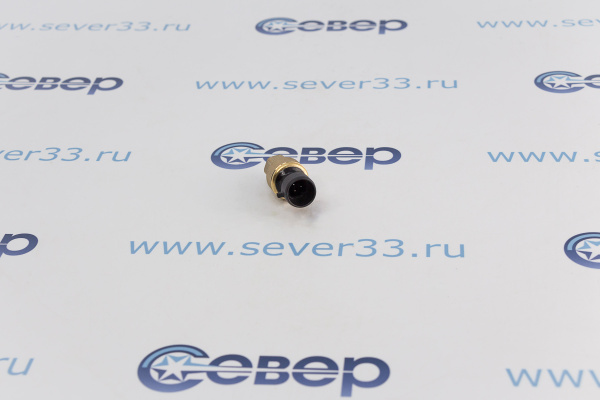

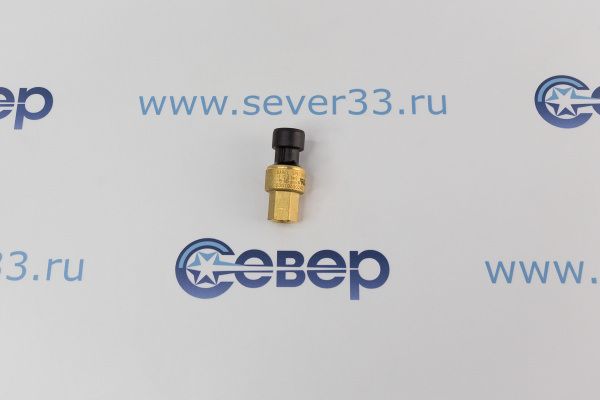

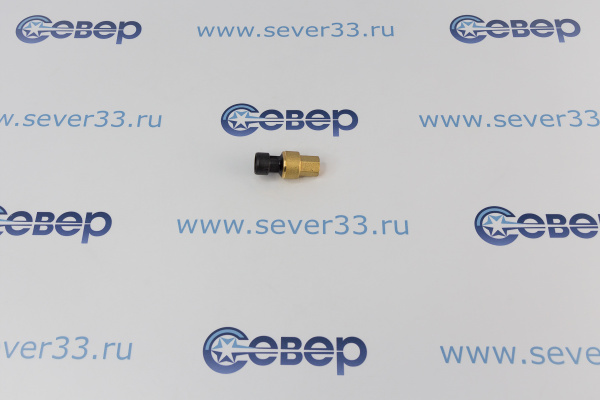

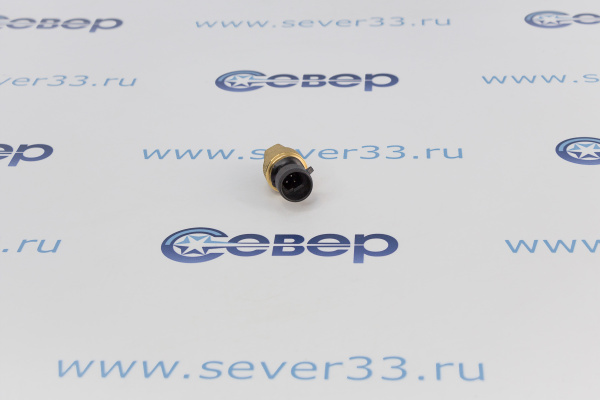

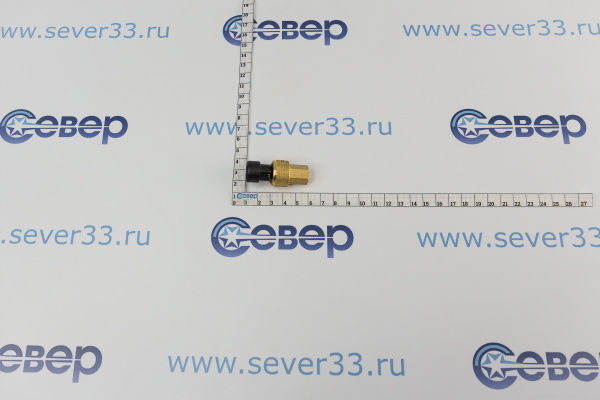

Применяется в системах кондиционирования и охлаждения воздуха, не пригоден для работы с аммиаком. Выходной сигнал 0,5...4,5 В. Диапазон измеряемого давления -1...9,3 Bar. Напряжение питания 4,5...5,5 Vdc. Имеет внутреннюю резьбу.

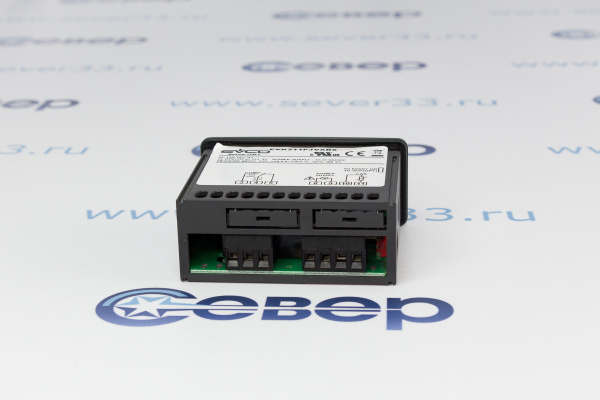

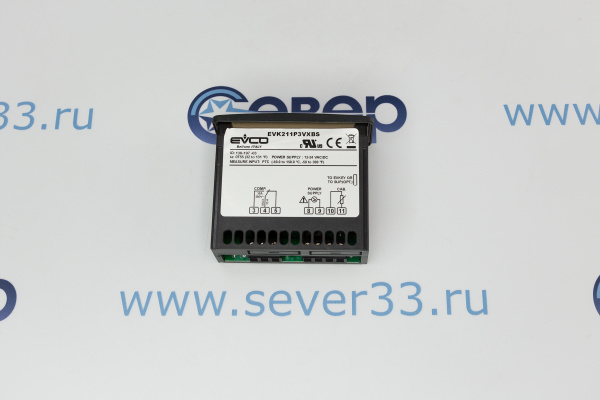

Корпус: самозатухающий пластик, серый. Фронтальная защита: IP65. Размеры: 75 x 33 мм. Размеры посадочного отверстия: 71 x 29 мм. Питание: 12-24 VAC/DC. Измерительные средства: один вход для PTC или NTC датчика камеры. Диапазон регулирования: от -40 до 99°C для NTC датчиков и от -50 до 99°C для PTC датчиков. Выходы реле: компрессор (реле 16 A @ 250 Vac).

2 датчика

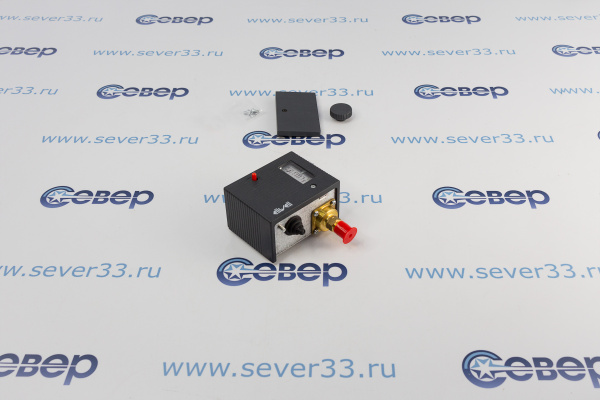

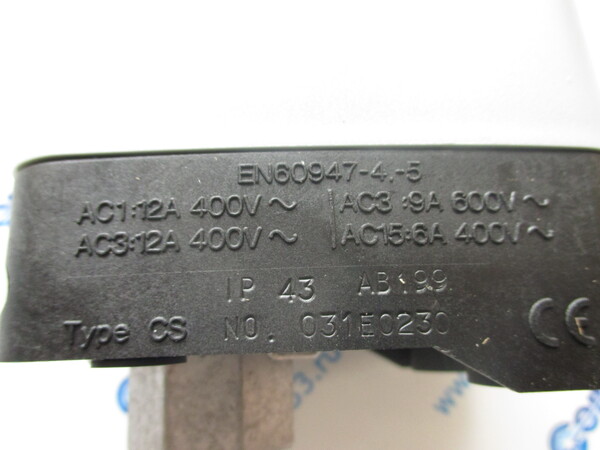

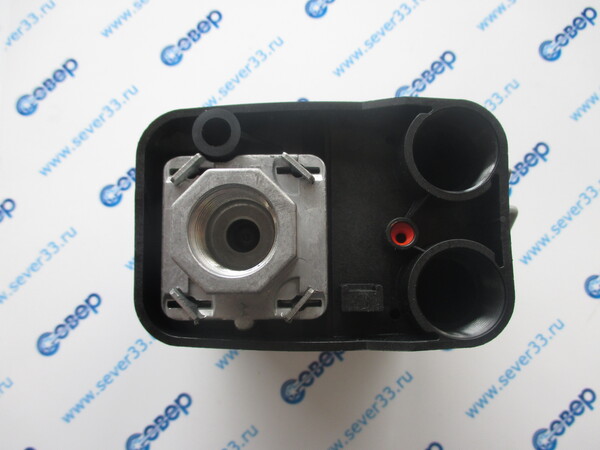

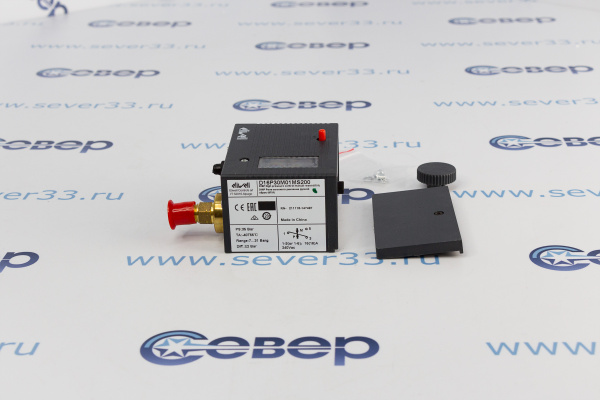

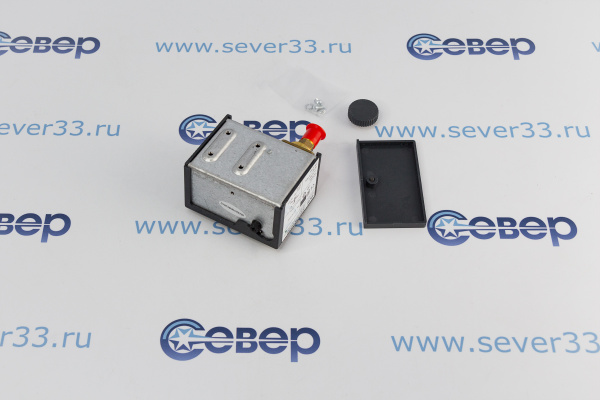

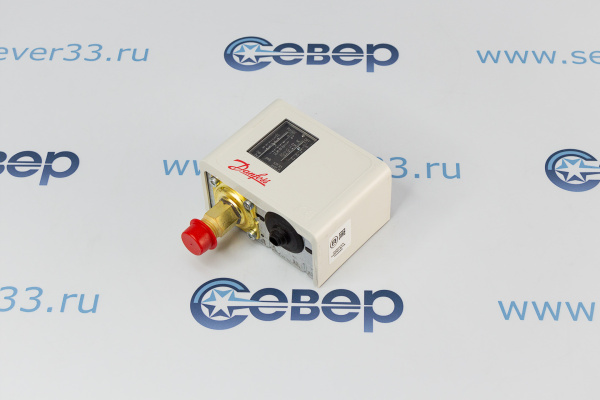

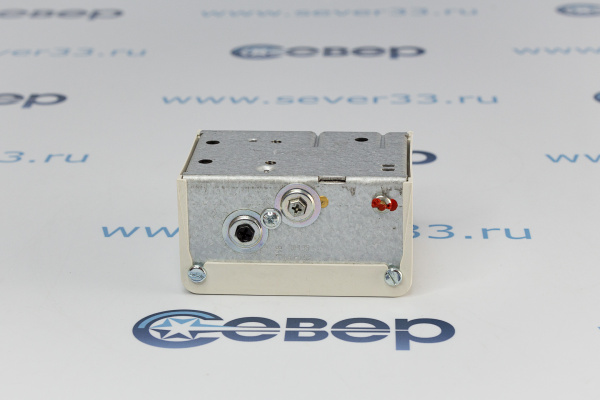

Сброс - ручной. Диапазон давления: 7...31 бар. Рабочая температура: -40 ... + 55 °C.

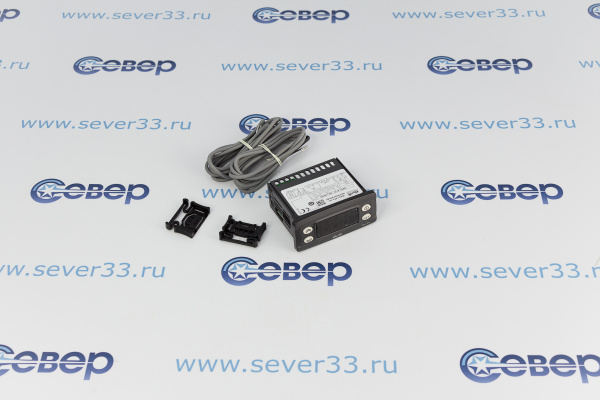

Размеры: 74 x 32 x 39.5 мм. Размеры посадочного отверстия: 71 x 29 мм. Питание: 230 VAC (+10% - 15%), 50...60 Гц, 2 VA. Аналоговые входы: 2 для датчика температуры NTC/PTC. Цифровой вход: 1 (NO/NC контакт). Рабочая температура: от 0 до +55.0°C. Температура хранения: от -25 до +70.0°C. Температура регулирования: от -40 до +99.0°C. Разрешающая способность: 0.1°С/ 1°F. Цифровые входы: один многофункциональный для NO/NC контакта. Управляющие реле: реле контроля компрессора: 16 A @ 250 VAC (SPST) номинальный ток 10 А; вспомогательное реле: 8 A @ 250 VAC (SPDT).

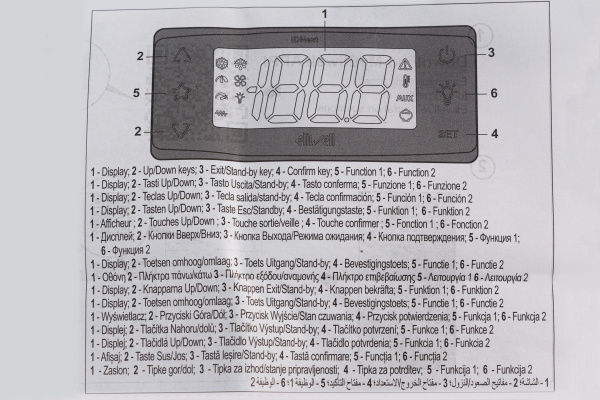

Источник питания - 230 В переменного тока. Потребляемая мощность - 5,5 ВА. Диапазон отображения -99,9...+99,9 °C / -999...+999 °C. Аналоговые входы: 2 x PTC или NTC или Pt1000. Цифровые входы: 1 x SELV. Цифровые выходы: 1 x SPST 2 л. с. 12(8)230 В переменного тока / 1 x SPDT 0,5 л. с. 8(4)230 В переменного тока / 1 x SPST 5(2)230 В переменного тока. Дисплей: cветодиодный индикатор 3 цифры + знак. Разрешение (0,1°C с десятичной запятой) - 0,1°C. Диапазон измерений: NTC: -50,0...+110,0 °C, PTC: -55,0...+140,0 °C, Pt1000: -55,0...+150,0 °C. Связь: порт TTL для подключения к устройству мониторинга Unicard или TelevisSystemModBus. Последовательные порты: 1 x TTL. Установка: панель, 71x29 мм. Аксессуары: USB-ключ Unicard/TTL BTLE/TTL. Вес нетто: 190 г. Ширина: 81 мм. Высота: 35 мм. Глубина: 60 мм.
